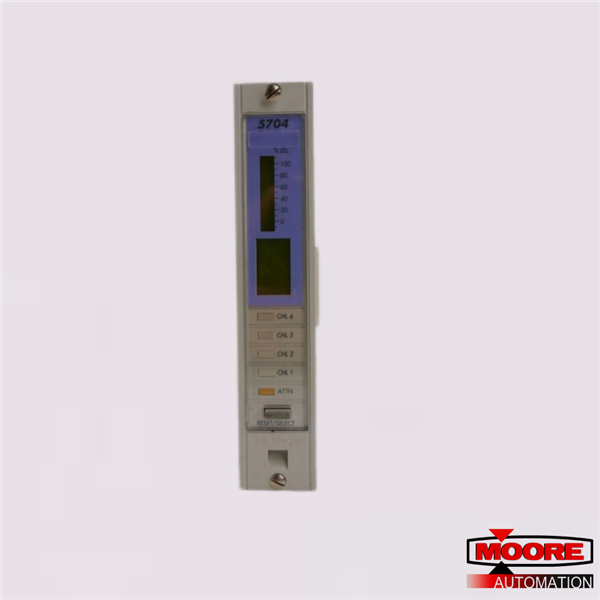

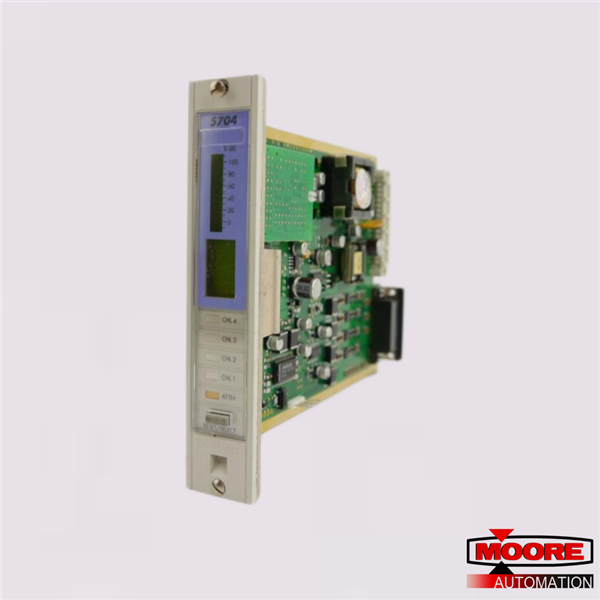

5704 सीरीज कंट्रोल सिस्टम सिस्टम 57 परिवार का हिस्सा है और इसे फील्ड माउंटेड औद्योगिक गैस डिटेक्टरों की निगरानी के लिए डिज़ाइन किया गया है। सिस्टम की मुख्य विशेषताएं हैं:
* 3U कार्ड प्रारूप का उपयोग करके मानक 19'' सबरैक में गैस डिटेक्शन के 64 चैनल तक प्रदान करता है।
* 3U कार्ड प्रारूप का उपयोग करके आधे 19'' सब-रैक में गैस डिटेक्शन के 32 चैनल तक प्रदान करता है।
* फ्रंट और रियर एक्सेस फील्ड वायरिंग दोनों के लिए रैकिंग उपलब्ध है।
* 2.5mm2 (14 AWG) तक के वायर के लिए सरल फील्ड कनेक्शन।
* एक इंच चौड़े कार्ड पर चार चैनल।
* अन्य वायरिंग को परेशान किए बिना हटाने योग्य नियंत्रण कार्ड।
* कैटेलिटिक ब्रिज या 4 - 20mA इनपुट कंट्रोल कार्ड संस्करण।
* अलार्म चेंज-ओवर रिले आउटपुट विकल्प।
* अलार्म रिले का वैकल्पिक समय विलंबित संचालन।
* मास्टर, ज़ोन और वोटेड अलार्म के लिए मल्टी-अलार्म मोड।
* राइजिंग, फॉलिंग, STEL, LTEL और अपडेट अलार्म आउटपुट।
* प्रति कार्ड रिमोट इनहिबिट और रीसेट इनपुट।
* वैकल्पिक 0 - 20mA या 4 - 20mA प्रति चैनल अलग मॉनिटर आउटपुट।
* एक समर्पित इंजीनियरिंग कार्ड का उपयोग करके कैलिब्रेट करना और संचालित करना आसान है।
* EMC अनुरूप

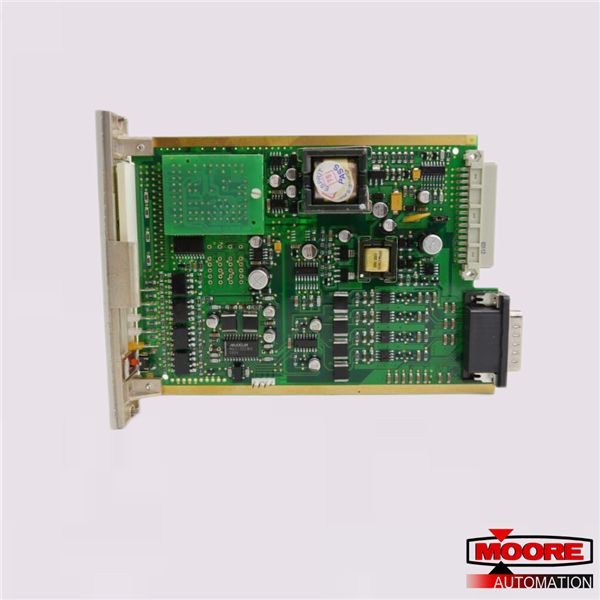

* उत्पाद प्रकार: चार चैनल नियंत्रण कार्ड 4 - 20mA इनपुट
* बिजली की खपत: 8.3W (अधिकतम)। 7.5W (सामान्य)।
* लूप संचालित आउटपुट वोल्टेज: अलग 24V ± 5% विनियमित, लूप संचालित उपकरणों के लिए 25mA अधिकतम। * लूप सुरक्षा: शॉर्ट सर्किट, ±50V
का ओपन सर्किट वोल्टेज।
* कॉन्फ़िगरेशन: सेंसर करंट स्रोत। *
मापन सिग्नल रेंज: 0 से 25mA (रैखिक)। *
