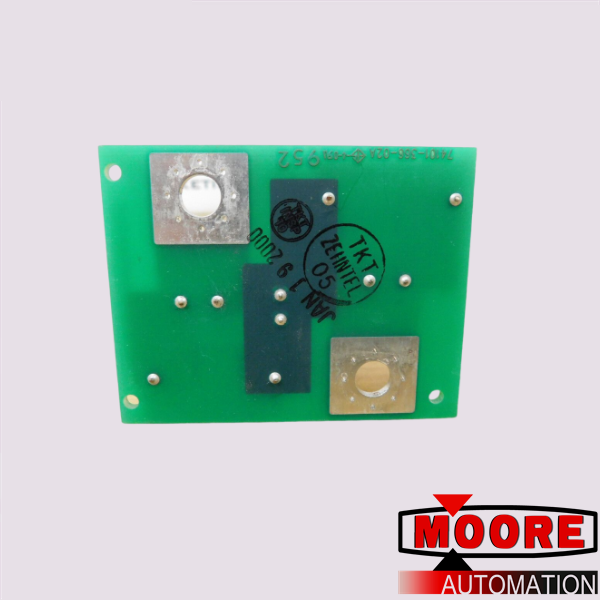

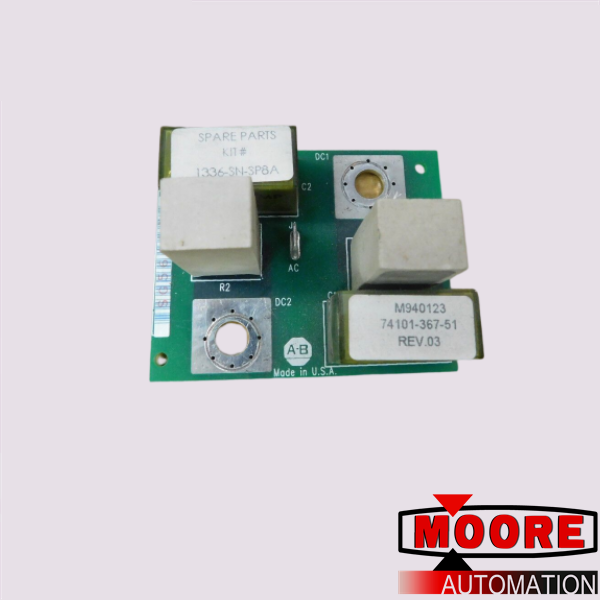

1336-SN-SP8A 74101-367-51 | | पीसीबी बोर्ड

1336-SN-SP8A प्रिंटेड सर्किट बोर्ड या PCB को कनवर्टर स्नबर बोर्ड के नाम से भी जाना जाता है। यह एक स्टैंड-अलोन SCR कनवर्टर स्नबर बोर्ड असेंबली है। यह कनवर्टर स्नबर बोर्ड ड्राइव की कनवर्टर असेंबली पर स्थित है, और यह 1336 प्लस, फ़ोर्स, इम्पैक्ट और प्लस II ड्राइव के लिए एक रिप्लेसमेंट कनवर्टर स्नबर बोर्ड के रूप में कार्य करता है। यह E-फ़्रेम ड्राइव के साथ संगत है। 1336

-SN-SP8A PCB कनवर्टर स्नबर बोर्ड असेंबली में 3 स्नबर बोर्ड, एक कॉपर माउंटिंग प्लेट और इंस्टॉलेशन के लिए स्टैंड-ऑफ़ स्क्रू होते हैं। 1336-SN-SP8A कनवर्टर स्नबर बोर्ड 230 वोल्ट AC, 460 वोल्ट AC और 575 वोल्ट AC इनपुट वोल्टेज रेटिंग वाले E-फ़्रेम ड्राइव के लिए उपयुक्त है। यह 1336 प्लस, फोर्स, इम्पैक्ट और प्लस II ड्राइव के साथ भी संगत है, जिनकी नाममात्र पावर रेटिंग 150 हॉर्सपावर से 250 हॉर्सपावर तक है। 1336-SN-SP8A कनवर्टर स्नबर बोर्ड पिछड़े-संगत है और यह पिछले कनवर्टर स्नबर बोर्ड संस्करणों के लिए प्रतिस्थापन भाग के रूप में काम कर सकता है। 1336

-SN-SP8A कनवर्टर स्नबर बोर्ड 1336 ड्राइव के हीट-सिंक के भीतर SCR मॉड्यूल के करीब स्थापित किया गया है। 1336-SN-SP8A कनवर्टर स्नबर बोर्ड को स्थापित करने के लिए, पहले SCR असेंबली तक पहुँचें (1336 IMPACT-6.2, 1336 FORCE-6.2, या 1336 PLUS-6.2 ड्राइव के लिए समस्या निवारण मार्गदर्शिका देखें), फिर हीट-सिंक को पकड़ने वाले स्क्रू को हटाएँ। बस बार के छेदों को प्रदान की गई तांबे की प्लेट के साथ संरेखित करें, और कनवर्टर स्नबर बोर्ड को बस बार में जकड़ें। हटाने की प्रक्रिया के विपरीत क्रम में चरणों का पालन करते हुए हीट-सिंक को जोड़ें, और बिजली चालू करें।
