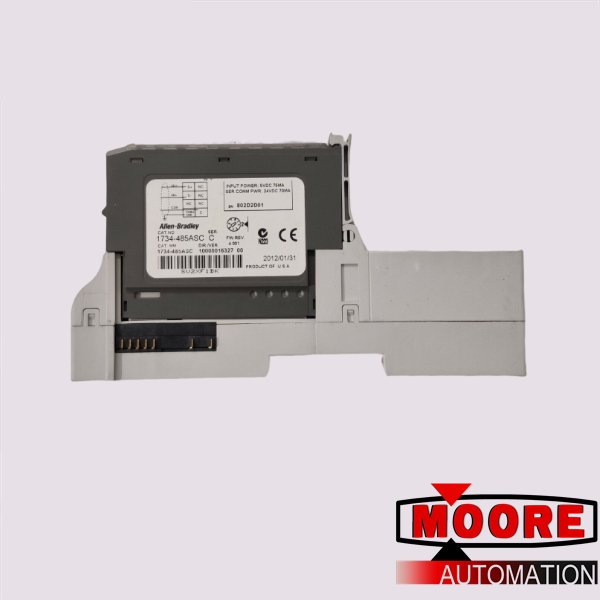

1734-485ASC| |ASCII इंटरफ़ेस मॉड्यूल


  • ब्रांड / उत्पादक:

  • आयाम:

    7.6cm*7cm*10.8cm
  • वजन:

    0.3kg
  • देश उत्पत्ति: :

    United States
  • विवरण:

    ASCII Interface module

निर्माता:भाग संख्या:

1734-485एएससी

निर्माता:



विवरण :

/ ऑटोमेशन 1734-485ASC I/O मॉड्यूल एक पॉइंट I/O मॉड्यूल है। इसे पॉइंट I/O 1734 श्रृंखला के भाग के रूप में डिज़ाइन और निर्मित किया गया है।

पूर्ण विवरण:

1734-485ASC पॉइंट I/O मॉड्यूल RS-422 औद्योगिक नेटवर्क या RS-485 औद्योगिक नेटवर्क से कनेक्ट हो सकता है। इस मॉड्यूल को परिरक्षित केबलों के साथ वायर किया जाना चाहिए क्योंकि परिरक्षित केबल सिस्टम में विद्युत शोर को काफी हद तक कम कर देंगे जो अन्यथा नेटवर्क सिग्नल को बाधित करेगा।


  plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

1734-485ASC उत्पाद एक सीरियल इंटरफ़ेस मॉड्यूल है। इन ASCII मॉड्यूल में RS-232, RS-485 और RS-422 ASCII जैसे कई ASCII डिवाइस के लिए एक प्रभावशाली DeviceNet इंटरफ़ेस है। उत्पाद मुख्य रूप से ASCII डिवाइस को ट्रांसमिशन कनेक्शन प्रदान करने के लिए शामिल है। 1734-485ASC मॉड्यूल RS-485 या RS-422 नेटवर्क से जुड़ता है।

1734-485ASC मॉड्यूल को विद्युतीय विवाद के प्रभावों को कम करने के लिए एक परिरक्षित केबल के साथ विकल्पित किया गया है। शील्ड का केवल एक पक्ष ग्राउंडेड है। यदि शील्ड के दोनों छोर ग्राउंडेड हैं तो एक फॉल्ट हो सकता है क्योंकि दोनों छोर पर ग्राउंडेड शील्ड एक लूप बना सकती है। इस संदर्भ में, यह सुझाव दिया जाता है कि शील्ड को कभी भी लॉजिक सर्किट के सामान्य पक्ष से नहीं जोड़ा जाना चाहिए। इसलिए आम तौर पर, शील्ड को सीधे चेसिस से ग्राउंड किया जाता है। हालांकि, बाद वाले का कनेक्शन उत्पाद 1734-485ASC टर्मिनल हटाने योग्य ब्लॉक के लिए सुलभ नहीं है। कनेक्शन DIN रेल पर बनाया गया है। धातु पैनल DIL रेल उपयोगकर्ता के इनपुट-आउटपुट इंटरफ़ेस पर लगाया गया है।

1734-485ASC मॉड्यूल RS-485 2-वायर नेटवर्क या RS-422 4-वायर नेटवर्क के साथ आता है। टर्मिनल केबल का दूसरा छोर 1734-TB टर्मिनल ब्लॉक पर उपयुक्त स्थानों का उपयोग करके ASCII मॉड्यूल से जुड़ा हुआ है। यह चिह्नित किया जा सकता है कि टर्मिनल में मॉड्यूल केस पर निशान हैं। डिवाइस और ASCII मॉड्यूल पर बिजली स्विच की जा सकती है। ASCII मॉड्यूल बफर आकार को सेट अप करने की आवश्यकता है।

सामान्य नोट 20 और 20 बाइट्स हैं। आवश्यक पैरामीटर वैकल्पिक रूप से कॉन्फ़िगरेशन फ़ाइल में ASCII डेटा में आवश्यकतानुसार सेट किए जा सकते हैं यदि बफ़र्स को प्राप्त करने या संचारित करने के लिए 20 बाइट्स से अधिक की आवश्यकता होती है। इसके अलावा, I/O संदेश आकार को इच्छानुसार संशोधित किया जा सकता है। इस पुनर्विन्यास के लिए ASCII बफर आकार में किया जाना चाहिए जहां डिफ़ॉल्ट मान स्थित है। कनेक्टेड सीरियल डिवाइस पर डेटा भेजने के लिए निम्नलिखित प्रक्रिया का पालन किया जाना चाहिए। प्रारंभिक चरण में डेटा को ASCII डिवाइस पर भेजा जाना चाहिए।

यह ASCII मॉड्यूल है जिसे आगे डेटा को सीरियल डिवाइस तक संचारित करना चाहिए। इनपुट-आउटपुट संदेश टर्मिनल के माध्यम से, ASCII मॉड्यूल DeviceNet मास्टर से सीरियल डिवाइस तक वर्णों की एक श्रृंखला संचारित करता है। केवल सख्त प्रक्रिया के तहत ही प्राप्त वर्ण स्ट्रिंग को सीरियल डिवाइस पर स्थानांतरित किया जा सकता है। ट्रांसमिट कैरेक्टर बफर लंबाई यानी परिभाषित बाइट्स की संख्या प्राप्त होती है या परिभाषित एंड-ऑफ-स्ट्रिंग टर्मिनेटर वर्ण का पता लगाया जाता है और सक्रिय होता है। जब दोनों में से कोई भी शर्त पूरी होती है तो ASCII मॉड्यूल मान की स्ट्रिंग को DeviceNet स्ट्रिंग डेटा आंतरिक बफर मेमोरी में सहेजता और संग्रहीत करता
