निर्माता:भाग संख्या: |

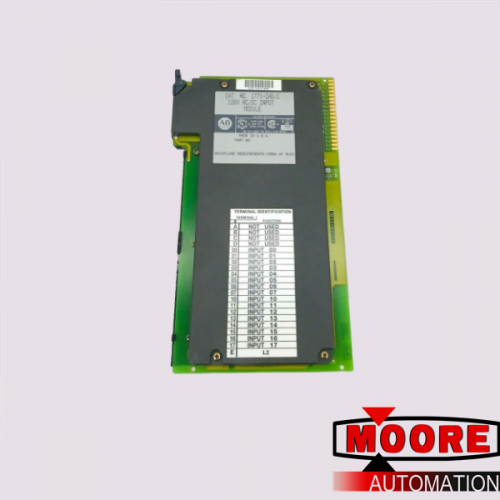

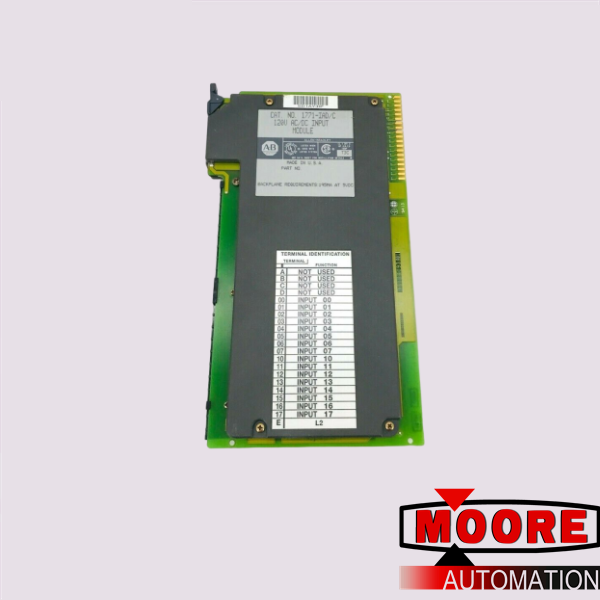

1771-आईएडी/सी
|
|
|
निर्माता: |
|
|
|
विवरण : |
1771-IAD एक असतत इनपुट मॉड्यूल है। यह मॉड्यूल 1771 उत्पाद बुलेटिन का हिस्सा है। इसमें सोलह (16) इनपुट चैनल हैं जो 120VAC / 125VDC इनपुट वोल्टेज के लिए संगत हैं
|
|
|
पूर्ण विवरण: |
इसमें सोलह (16) इनपुट चैनल हैं और यह 1771 चेसिस की एक किस्म में इंस्टालेशन के लिए अनुकूल है जैसे कि 1771-A1B से A4B या बाद के यूनिवर्सल I/O चेसिस। इसे 1771-AM1 और AM2 चेसिस में भी इंस्टाल किया जा सकता है। |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

1771-IAD एक असतत इनपुट मॉड्यूल है। यह मॉड्यूल प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) के 1771 परिवार का हिस्सा है। इस मॉड्यूल को 50/60 हर्ट्ज़ और 125VDC की आवृत्ति के साथ 120VAC जैसे AC और DC सिग्नल वोल्टेज को स्वीकार करने के लिए डिज़ाइन किया गया है। इसमें सोलह (16) इनपुट चैनल हैं और यह 1771 चेसिस की एक किस्म जैसे 1771-A1B से A4B या बाद के यूनिवर्सल I/O चेसिस में इंस्टॉलेशन के लिए अनुकूल है। इसे 1771-AM1 और AM2 चेसिस में भी इंस्टॉल किया जा सकता है।
1771-IAD का उपयोग मुख्य रूप से असतत डिवाइस जैसे पुशबटन, विभिन्न किस्मों के स्विच, रिले, कॉन्टैक्टर और अन्य डिवाइस से सहायक संपर्कों को इंटरफ़ेस करने के लिए किया जाता है।
1771-IAD में इनपुट सिग्नल देरी है जैसे कि 120V ac/60Hz: 5ms (+3ms) या 20ms (+5ms) चयन योग्य 120V dc: 3ms (+0.1ms) या 10ms (+1ms) चयन योग्य ऑफ टू ऑन ट्रांजिशन के लिए और 120V ac या dc के लिए 25ms (+5ms) ऑन टू ऑफ ट्रांजिशन के लिए। इसकी ऑन स्टेट वोल्टेज रेंज 79 VAC से 138VAC या VDC है। इसमें अधिकतम 8.8 वॉट और न्यूनतम 1.0 वॉट की बिजली अपव्यय क्षमता है, जिसमें थर्मल अपव्यय 30.1 BTU/hr, अधिकतम और 3.42 BTU/hr, न्यूनतम है। इसमें 5V पर 195 mA का बैकप्लेन करंट ड्रॉ है।
1771-IAD में 1771-WH की फील्ड वायरिंग आर्म का उपयोग किया गया है। यह फील्ड वायरिंग आर्म हटाने योग्य टर्मिनल ब्लॉक के बराबर है, जिसका उपयोग मॉड्यूलर वायरिंग और इनपुट मॉड्यूल की सरलीकृत स्थापना और रखरखाव के लिए किया जाता है। 1771-IAD को किसी भी संगत चेसिस में स्थापित करते समय, इसे 10 और 12 के बीच या 14 और 16 के बीच कीइंग स्थिति की आवश्यकता होती है।
1771-IAD एक PLC 5 डिजिटल AC/DC इनपुट मॉड्यूल है। इसमें पुशबटन, लिमिट स्विच, पायलट लाइट, मोटर स्टार्टर और एनाउंसर जैसे विभिन्न इनपुट डिवाइस की जानकारी होती है, जो ऑन/ऑफ सेंसर और एक्ट्यूएटर के साथ इंटरफेस करते हैं। यह एक मॉड्यूलर डिज़ाइन प्रदान करता है जिसमें PLC नियंत्रण प्रणाली में इनपुट जोड़ने के लिए जगह की बचत और जेब के अनुकूल साधन हैं। यह मॉड्यूल को बदलने के लिए 1771-WH वायरिंग आर्म के साथ आता है, जिससे वायरिंग को डिस्कनेक्ट करने की आवश्यकता समाप्त हो जाती है। यह एक सीरीज D मॉड्यूल है और ½, 1 और 2-स्लॉट I/O एड्रेसिंग का समर्थन करता है।
1771-IAD मॉड्यूल में 120V AC/DC वोल्टेज श्रेणी के साथ 16 इनपुट हैं। इसकी ऑपरेटिंग वोल्टेज रेंज 79 - 138V AC या 79 - 138V DC है। इसमें AC स्टेट पर 5ms (+/-3), DC स्टेट पर 3ms (+/-0.1) या 10ms (+/-1) और AC/DC स्टेट पर 25ms (+/-5) की सामान्य सिग्नल देरी होती है। इसमें AC के लिए अधिकतम ऑफ-स्टेट करंट 3mA और DC के लिए 0.8mA है और बैकप्लेन करंट लोड 195mA है।
