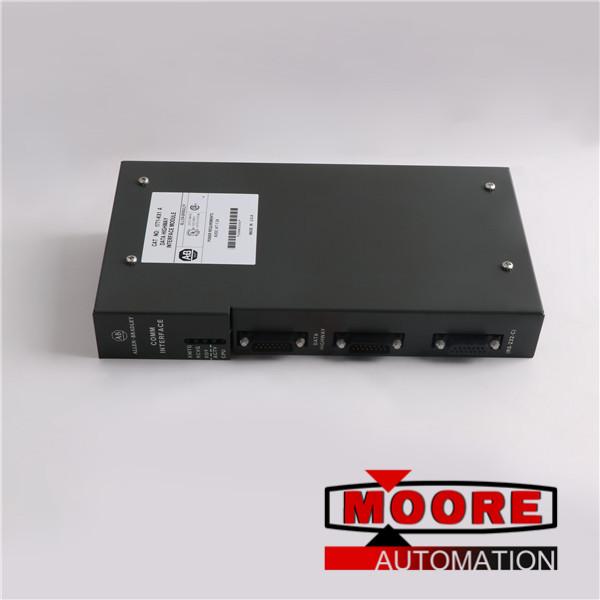

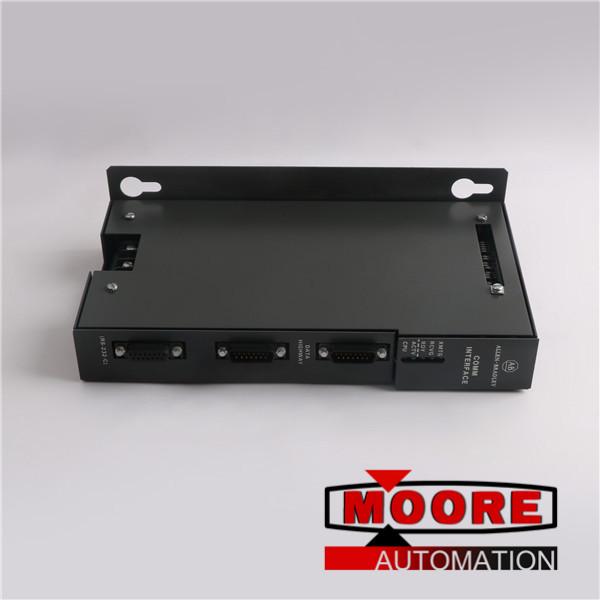

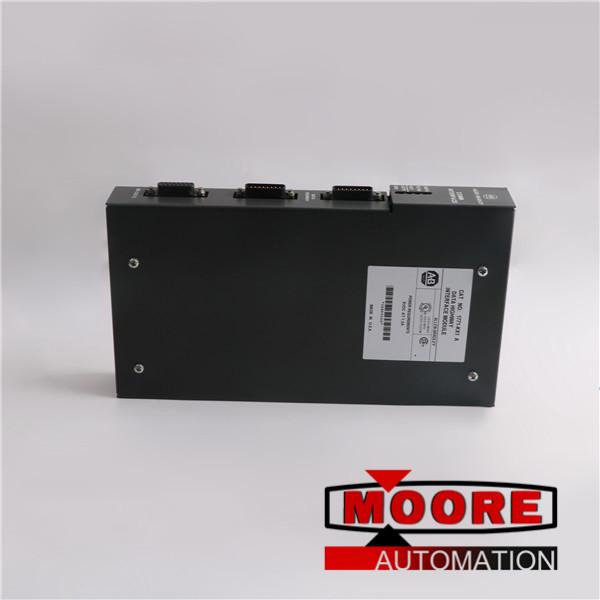

द 1771-केएक्स 1 इंटरफेस मॉड्यूल प्रोवॉक्स इंस्ट्रुमेंटेशन सिस्टम एलन-ब्रैडली एक इलेक्ट्रॉनिक उपकरण है जो एक डेटा राजमार्ग और फिशर के बीच एक इंटरफ़ेस और एक यूनिडायरेक्शनल गेटवे प्रदान करता है। नियंत्रण प्रोवॉक्स प्रणाली। यह 1-8 के साथ संवाद कर सकते हैं प्रोग्राम करने योग्य डेटा से जुड़े नियंत्रक सिस्टम राजमार्ग। द 1771-केएक्स 1 एक स्टैंड-अलोन इंटरफ़ेस मॉड्यूल है जो फिशर के बीच संचार चैनल प्रदान करता है। नियंत्रण प्रोग्राम करने योग्य नियंत्रक इंटरफ़ेस इकाई (पीसीआईयू) का उपयोग करके आरएस -232-सी पोर्ट के माध्यम से जुड़ा हुआ पोर्ट (अधिकतम) 1770-सीएक्स 1 आरएस -232-सी एडाप्टर केबल, और डेटा राजमार्ग का उपयोग कर 15-पिन डेटा राजमार्ग केबल।

द 1771-केएक्स 1 Pciu के साथ संचार करता है पर चयन योग्य संचार दर 110-19,200 बिट्स प्रति दूसरा, और 56,000 बिट्स की अनुशंसित दर पर डेटा राजमार्ग के साथ प्रति दूसरा। अधिकतम लंबाई यह मानक संचार के लिए रख सकता है पीसीआईयू है 50 फीट (15 मीटर), डेटा राजमार्ग के लिए अधिकतम लंबाई 100 फीट है (30 मीटर), और डेटा राजमार्ग ट्रंक लाइन के माध्यम से अधिकतम लंबाई 10,000 फीट है (3048 मीटर)। द 1771-केएक्स 1 एक बिजली की आवश्यकता है जो 1.2 ए पर 5 वी डीसी और यह एक अनुशंसित उपयोग करता है उपयोगकर्ता द्वारा आपूर्ति की गई बिजली आपूर्ति स्रोत (1771-पी 2) 3-5V की रेटिंग के साथ डीसी (उच्च) और -0.2-0.6V डीसी (कम)। द 1771-केएक्स 1 एक परिवेश कार्यात्मक तापमान सीमा है। 0-60 ° सी (32-140 ° F) एक आर्द्रता रेंज में 5-95% संघनन के बिना, और एक परिवेश गैर-ऑपरेटिंग तापमान रेंज -40-85 ° सी (-40-185 ° F)।
