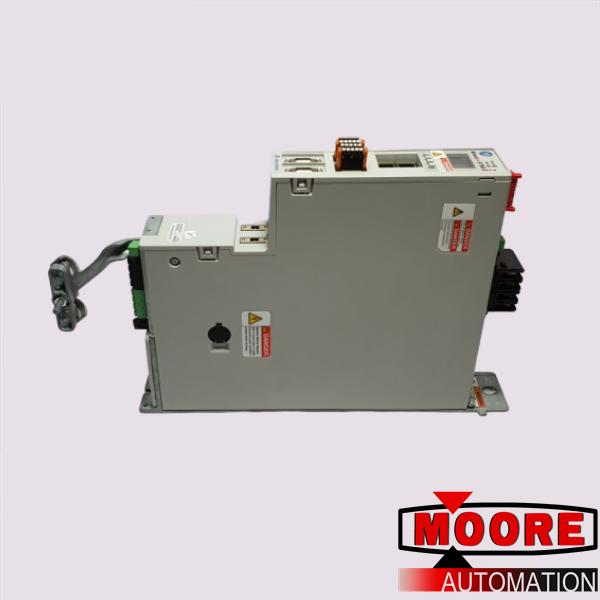

2198-D020-ERS3 | | दोहरे अक्ष मॉड्यूल

2198-D020-ERS3 एक Kinetix 5700 डुअल-एक्सिस सर्वो ड्राइव है। इसमें हार्डवायर्ड और एकीकृत सुरक्षा सुविधा के साथ ड्राइव शामिल है जो एक सुरक्षित टॉर्क-ऑफ (STO) फ़ंक्शन और SIL CL3 और PLe सुरक्षा रेटिंग है। यह हिपरफेस और DSL एनकोडर फीडबैक के लिए भी सहायता प्रदान करता है। इसके दोहरे ईथरनेट पोर्ट रैखिक और डिवाइस लेवल रिंग (DLR) टोपोलॉजी दोनों के लिए सहायता प्रदान करते हैं। यह सिंगल-वायर और ट्यूनिंग-लेस कमीशनिंग का उपयोग करता है, जिससे इंस्टॉलेशन सरल हो जाता है और जगह की बचत होती है।

2198-D020-ERS3 ड्राइव की मॉड्यूल चौड़ाई 55 मिमी है। इसके आयाम 9.92 x 2.17 x 14.09 इंच हैं और इसका वजन 9.17 पाउंड है। इसमें RMS (रूट मीन स्क्वायर) मानों पर 8A और 20A का निरंतर और पीक आउटपुट करंट है और 0 पीक मानों पर क्रमशः 11.3A और 28.2A है। 324 - 528V RMS 3-फेज पर निरंतर बिजली उत्पादन 5.5 kW है। इसमें 4 kHz की PWM आवृत्ति और 330 µF की आंतरिक धारिता है।

2198-D020-ERS3 सर्वो ड्राइव में बड़ी अक्ष गणना और उच्च शक्ति की आवश्यकता वाली मशीनों के लिए सरल, शक्तिशाली और कॉम्पैक्ट डिज़ाइन है। ड्राइव में ईथरनेट/आईपी नेटवर्क के माध्यम से एक एकीकृत गति और सुरक्षा सुविधा है, जो इसे बड़ी मशीनों में उपयोग के लिए आदर्श बनाती है। अपने उच्च-प्रदर्शन मोटर नियंत्रण और कम एकीकरण समय के साथ, यह विभिन्न उद्योगों जैसे पेय पदार्थ, डायपर मशीन, बैग मशीन, टायर निर्माण मशीन, ट्रे लोडर आदि में अनुप्रयोग पाता है।

2198-D020-ERS3 एक दोहरी अक्ष मॉड्यूल है जो किनेटिक्स 5700 सर्वो सिस्टम से संबंधित है। इस अक्ष मॉड्यूल में एक दोहरी ईथरनेट संचार इंटरफ़ेस है जिसका उपयोग ईथरनेट I/P पर गति नियंत्रण को लागू करने और रैखिक और डिवाइस लेवल रिंग (DLR) टोपोलॉजी से कनेक्ट करने के लिए किया जा सकता है। इस दोहरे अक्ष सर्वो ड्राइव में एक एकीकृत सुरक्षा सुविधा है और यह लोड ऑब्जर्वर रियल-टाइम ट्यूनिंग तकनीक के माध्यम से उन्नत ट्यूनिंग करने में सक्षम है।

2198-D020-ERS3 दोहरे अक्ष मॉड्यूल में 5.5 kW की निरंतर आउटपुट शक्ति, 8.0 A का निरंतर आउटपुट करंट (rms), 11.3 A का निरंतर आउटपुट करंट (0-pk), 20.0 A का पीक आउटपुट करंट (rms) और 28.2 A का पीक आउटपुट करंट (0-पीक) है। वेलोसिटी लूप के लिए मॉड्यूल की समर्थित अधिकतम बैंडविड्थ वेलोसिटी लूप के लिए 400 Hz और करंट लूप के लिए 1000 Hz और 4 kHz है जबकि पल्स चौड़ाई मॉड्यूलेशन (PWM) आवृत्ति 4kHz है।
