निर्माता:भाग संख्या: |
22बी-डी024एन104
|
|
|
निर्माता: |
|
|
|
विवरण : |

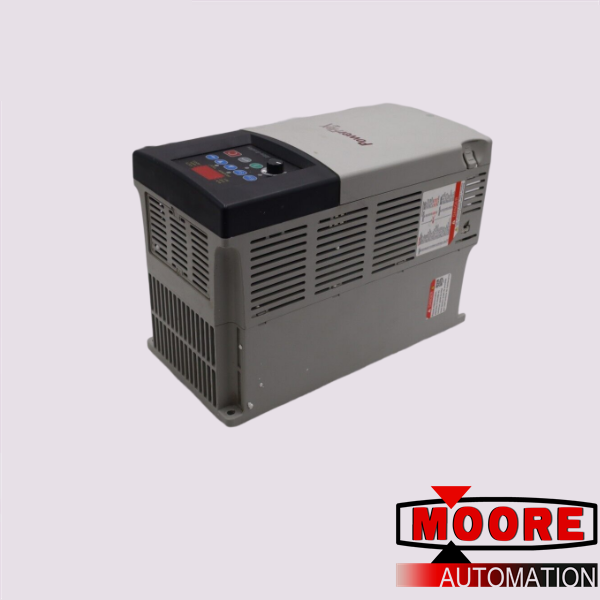

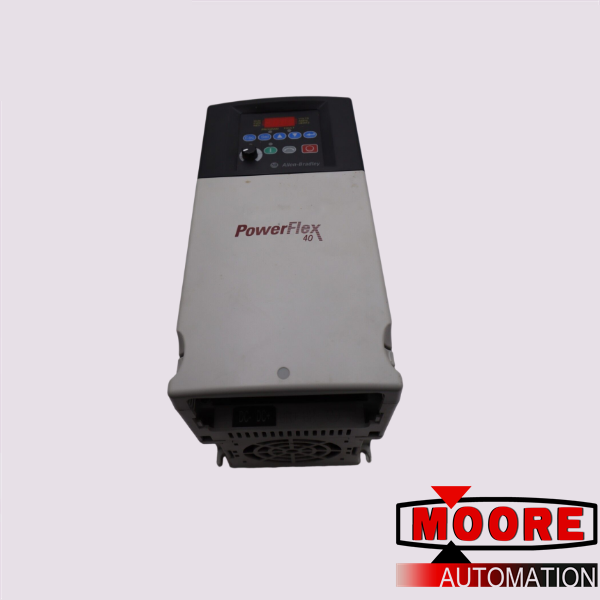

22B-D024N104 एक पॉवरफ्लेक्स 40 वैरिएबल फ़्रीक्वेंसी ड्राइव (VFD) है। यह VFD 342-528 की इनपुट वोल्टेज रेटिंग, 24.0 A के लागू मोटर आउटपुट और 11.0 kW (15.0 HP) की पावर के साथ 3-फ़ेज़ संचालित है।
|
|
|
पूर्ण विवरण: |
ड्राइव इनपुट 23.4 kVA और 26 एम्प्स के लिए रेट किया गया है। इसका आउटपुट 24 एम्प्स और 15 हॉर्सपावर (11 किलोवाट) पर रेट किया गया है। ड्राइव बिना किसी आंतरिक फ़िल्टर के आता है, हालाँकि इसमें एक आंतरिक IGBT ब्रेक है |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

22B-D024N104 ड्राइव एक पॉवरफ़्लेक्स 40 सीरीज़ AC ड्राइव है। 22B-D024N104 ड्राइव 480 वोल्ट AC वोल्टेज क्लास से संबंधित है और यह 342 से 528 वोल्ट AC वोल्टेज रेंज में इनपुट वोल्टेज का समर्थन करता है। ड्राइव इनपुट 23.4 kVA और 26 एम्प्स के लिए रेट किया गया है। इसका आउटपुट 24 एम्प्स और 15 हॉर्सपावर (11 किलोवाट) पर रेट किया गया है। ड्राइव बिना किसी आंतरिक फ़िल्टर के आता है, हालाँकि, इसमें एक आंतरिक IGBT ब्रेक है। ड्राइव पर प्रदान किया गया एकीकृत कीपैड ड्राइव प्रोग्रामिंग प्रक्रिया को सुविधाजनक बनाता है।
22B-D024N104 ड्राइव की 4-अंकीय एलसीडी स्क्रीन उपयोगकर्ताओं को एप्लिकेशन जानकारी और स्थिति अपडेट प्रदान करती है। 22B-D024N104 ड्राइव द्वारा समर्थित नियंत्रण विधियों में सेंसरलेस वेक्टर नियंत्रण और वोल्ट प्रति हर्ट्ज नियंत्रण शामिल हैं। आउटपुट आवृत्ति 0 से 400 हर्ट्ज रेंज में प्रोग्राम करने योग्य है। सामान्य ड्राइव दक्षता रेटिंग 97.5% है। 22B-D024N104 ड्राइव के लिए न्यूनतम संलग्नक मात्रा 2069 घन इंच है।
ड्राइव को पैनल-माउंट किया जा सकता है और इसका संलग्नक प्रकार IP 20 (NEMA/UL प्रकार खुला) संलग्नक है। आंतरिक बिजली अपव्यय 25 वाट है और कुल बिजली अपव्यय 285 वाट है। 22B-D024N104 ड्राइव का फ्रेम प्रकार फ्रेम A है और इसका माप 320 x 130 x 180 मिलीमीटर है। ड्राइव का शिपिंग वजन लगभग 9.5 पाउंड है।
22B-D024N104 एक इलेक्ट्रॉनिक उपकरण है जिसका उपयोग मुख्य रूप से औद्योगिक AC मोटर की गति को नियंत्रित करने और मॉड्यूलेट करने के लिए किया जाता है। इसके अतिरिक्त, 22B-D024N104 का उपयोग मोटरों के चालू/बंद नियंत्रण के बजाय नियंत्रण के कई बिंदुओं को सक्षम करके नियंत्रण प्रणालियों की सटीकता और दक्षता बढ़ाने के लिए भी किया जा सकता है। यह ऊर्जा की बचत को भी बढ़ावा देता है क्योंकि स्टार्ट-अप, शटडाउन यहाँ तक कि मोटर की निष्क्रिय या बिना लोड की स्थिति को भी ऊर्जा की खपत को कम करने और ऊर्जा बचाने के लिए तदनुसार पैरामीटर किया जा सकता है।
22B-D024N104 को 342-528 VAC, 3-चरण की आपूर्ति वोल्टेज रेंज, 48-63 हर्ट्ज की आवृत्ति रेंज और 16.0 एम्पीयर इनपुट करंट प्रदान करके संचालित किया जाता है। यह समायोज्य आवृत्ति एसी ड्राइव 0-460VAC, 3-चरण, 24.0 एम्पीयर की निरंतर धारा और 0-400 हर्ट्ज की आवृत्ति रेंज की आउटपुट वोल्टेज रेंज प्रदान करके मोटर को संचालित करता है। यह ड्राइव 11.0 kW या 15.0 हॉर्सपावर मोटर रेटिंग के लिए लागू है।
|
