निर्माता:भाग संख्या: |
22एफ-D013N114
|
|
|
निर्माता: |
|
|
|
विवरण : |

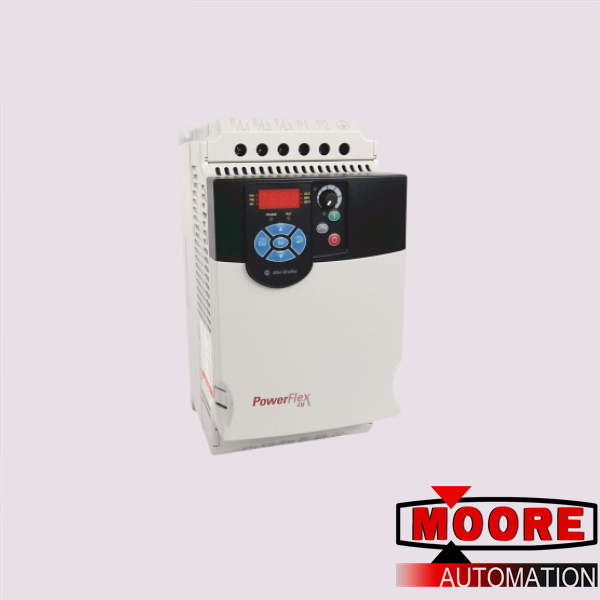

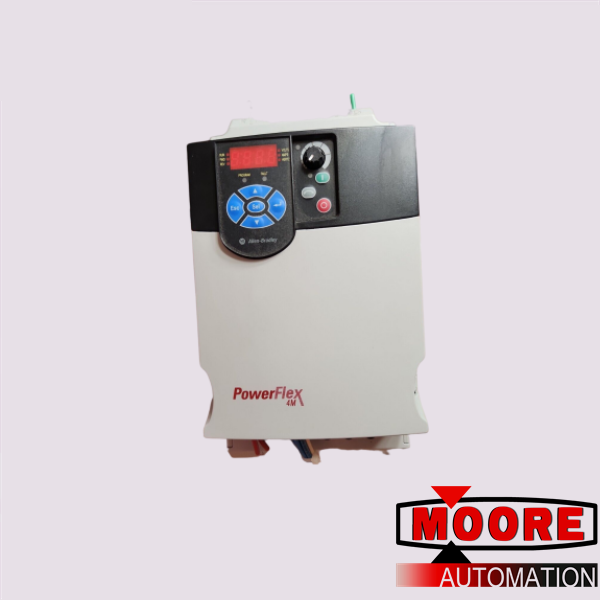

/ ऑटोमेशन 22F-D013N114 ड्राइव पॉवरफ्लेक्स 4M ड्राइव सीरीज से एक एडजस्टेबल फ़्रीक्वेंसी ड्राइव है। यह पॉवरफ्लेक्स 4M सीरीज ड्राइव में से एक है जो बिल्ट-इन फ़िल्टर के साथ आता है जो CE-अनुपालक है।
|
|
|
पूर्ण विवरण: |
22F-D013N114 एडजस्टेबल फ़्रीक्वेंसी ड्राइव 3-फ़ेज़ AC इनपुट और आउटपुट वोल्टेज को सपोर्ट करता है। इसकी इनपुट वोल्टेज रेंज 380 और 480 वोल्ट AC (+/-10%) के बीच है और इसकी आउटपुट वोल्टेज रेंज 0 और 460 वोल्ट AC के बीच है। 22F-D013N114 एडजस्टेबल फ़्रीक्वेंसी ड्राइव एक आंतरिक IGBT ब्रेक के साथ आता है। |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

22F-D013N114 पॉवरफ्लेक्स 4M ड्राइव 7.5 हॉर्सपावर (5.5 किलोवाट) की एक समायोज्य आवृत्ति ड्राइव है और 380 और 40 वोल्ट एसी के बीच एक तीन-चरण इनपुट वोल्टेज है। 22F-D013N114 को NEMA टाइप 1 एनक्लोजर (IP20) के लिए रेट किया गया है। यह एडजस्टेबल फ़्रीक्वेंसी ड्राइव तीन चरण प्रेरण मोटर्स के साथ काम करती है और 7.5 HP (5.5 kW) मोटर्स के साथ काम कर सकती है। एसी ड्राइव साइनसॉइडल PWM (पल्स चौड़ाई मॉड्यूलेशन) के साथ काम करती है। यह पॉवरफ्लेक्स 4M एसी ड्राइव एक तीन-चरण PWM (पल्स-चौड़ाई मॉड्यूलेटेड) चर आवृत्ति संकेत उत्पन्न करता है, जो एसी प्रेरण मोटर्स को समायोज्य गति प्रदान करता है।
पावरफ्लेक्स 4M 22F-D013N114 ऑपरेटिंग इनपुट वोल्टेज 380 से 480 वोल्ट AC और तीन चरणों की आपूर्ति के लिए 15.4A तक जाता है। आउटपुट वोल्टेज 0 से 460 वोल्ट AC तक समायोज्य है और आवृत्ति को मॉड्यूल के प्रोग्रामेबल मोड में 0 से 400 हर्ट्ज तक समायोजित किया जा सकता है। एसी ड्राइव की सामान्य दक्षता 97.5% है। आवृत्ति सेटिंग मान में सटीकता डिजिटल इनपुट सिग्नल के लिए 0.05% और एनालॉग सिग्नल के लिए 0.5% है। पावरफ्लेक्स 4M ड्राइव साइन वेटेड PWM आउटपुट एल्गोरिदम के तहत काम करता है, जो 2 kHz से 10 kHz तक की वाहक आवृत्ति का उत्पादन करता है।
रेटेड प्रदर्शन 4 kHz आवृत्ति पर आधारित है। गति विनियमन स्लिप क्षतिपूर्ति के साथ एक ओपन-लूप प्रकार है। इस 22F-D013N114 मॉड्यूल का आदर्श पर्यावरणीय परिचालन तापमान -10 से 50 डिग्री सेल्सियस तक है, जिसमें सापेक्ष आर्द्रता सीमा 0% से 95% तक है, बिना संघनन के। ड्राइव इस पावर रेटिंग के लिए एक कूलिंग फैन के साथ आता है, जो PowerFlex 4M को मजबूर संवहन द्वारा खुद को ठंडा करने की अनुमति देता है। ड्राइव 1 G सीमा तक कंपन का समर्थन करता है। इसे ऐसे क्षेत्र में स्थापित किया जाना चाहिए जो किसी भी अस्थिर वाष्प या गैसों से सुरक्षित हो और पंखे का भंडारण संक्षारक वातावरण से मुक्त क्षेत्र में होना चाहिए।
PowerFlex 4M 22F-D013N114 नियंत्रण इनपुट को एनालॉग इनपुट या डिजिटल इनपुट के साथ कॉन्फ़िगर किया जा सकता है। इसके डिजिटल इनपुट विकल्पों में एक स्थानीय नियंत्रण इनपुट, एक प्रीसेट फ़्रीक्वेंसी इनपुट, एक जॉग इनपुट, एक RS485 प्रोटोकॉल इनपुट, एक दूसरा त्वरण या मंदी इनपुट, एक सहायक दोष इनपुट और एक स्पष्ट दोष इनपुट शामिल हैं। एनालॉग इनपुट में 4 से 20 mA इनपुट पर एक (1) आइसोलेटेड 0 से 10 वोल्ट शामिल है। यह ड्राइव रैंप, कोस्ट, डीसी-ब्रेक और रैंप टू स्टॉप जैसे कई स्टॉप मोड संचालित करता है। पावरफ्लेक्स 4M को बाहरी प्रतिरोधकों से भी जोड़ा जा सकता है। इस ड्राइव में 60 सेकंड तक 150% और 3 सेकंड तक 200% की ओवरलोड क्षमता है।
