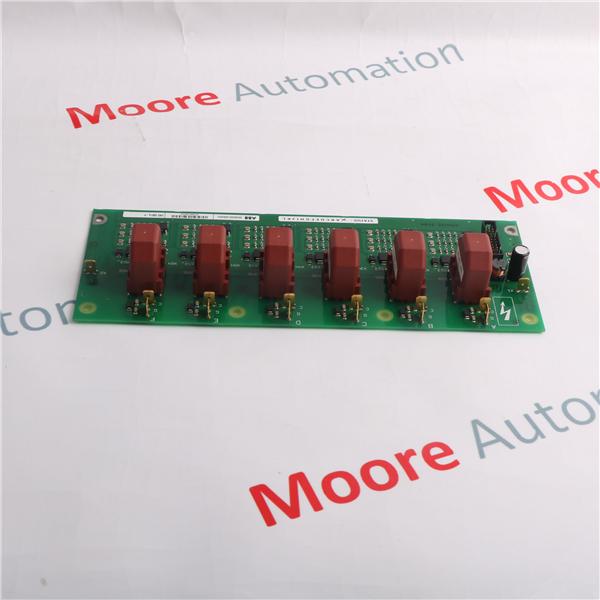

प्रत्येक एनालॉग इनपुट के लिए उच्च/निम्न (हार्डवेयर) सीमा जाँच प्रदान की जाती है। ये सीमाएँ कॉन्फ़िगर करने योग्य नहीं हैं, और इन्हें सामान्य ऑपरेटिंग रेंज के बाहर लेकिन रैखिक हार्डवेयर परिचालन रेंज (हार्डवेयर के संतृप्ति तक पहुँचने से पहले) के अंदर चुना जाता है। हार्डवेयर सीमा जाँच के लिए डायग्नोस्टिक संदेश और बोर्ड के लिए अन्य सभी हार्डवेयर डायग्नोस्टिक्स को सॉफ़्टवेयर रखरखाव टूल के साथ एक्सेस किया जा सकता है।

प्रत्येक I/O पैक के लिए डेटाबेस में एक समग्र डायग्नोस्टिक अलार्म स्थिति प्रदान की जाती है, और किसी भी एनालॉग इनपुट या उस सिग्नल के लिए संबंधित संचार की उच्च/निम्न (हार्डवेयर) सीमा दोष को इंगित करने के लिए एक अलग लॉजिक स्थिति प्रदान की जाती है। डायग्नोस्टिक और सिस्टम (प्रक्रिया) अलार्म नियंत्रक(ओं) में समय-मुद्रित होते हैं और ऑपरेटर और रखरखाव स्टेशनों को प्रेषित होते हैं। प्लांट वितरित नियंत्रण प्रणाली (DCS) के लिए संचार लिंक में सॉफ़्टवेयर (सिस्टम) डायग्नोस्टिक्स और समग्र हार्डवेयर डायग्नोस्टिक्स दोनों शामिल हो सकते हैं।

 डायग्नोस्टिक LED I/O पैक पर दिए गए हैं जैसा कि पहले एनालॉग I/O पैक के लिए दिखाया गया है। मानक LED संकेत देते हैं: पावर स्थिति, ध्यान (असामान्यता का पता चला), ईथरनेट लिंक कनेक्टेड, और ईथरनेट लिंक संचार। असतत I/O पैक पर LED प्रत्येक बिंदु की स्थिति को भी इंगित करते हैं। सभी बोर्ड में एक इलेक्ट्रॉनिक ID होती है जिसमें बोर्ड का नाम, संशोधन और एक अद्वितीय सीरियल नंबर होता है। जब I/O प्रोसेसर पर बिजली लागू होती है, तो यह टर्मिनल बोर्ड, एप्लिकेशन बोर्ड और खुद की ID पढ़ता है। फिर यह स्टार्ट पर्मिसिव, डायग्नोस्टिक्स और सिस्टम एसेट मैनेजमेंट के लिए इस जानकारी का उपयोग करता है।

चूंकि टर्मिनल बोर्ड को उपकरण पर रिमोट से लगाया जा सकता है, इसलिए स्थानीय तापमान सेंसर प्रत्येक I/O पैक पर तापमान की निगरानी करते हैं। अत्यधिक तापमान अलार्म संदेश का कारण बनता है। अलार्म स्थिति और वर्तमान तापमान मान प्रदर्शन और अनुप्रयोग सॉफ़्टवेयर में उपयोग के लिए उपलब्ध हैं।
