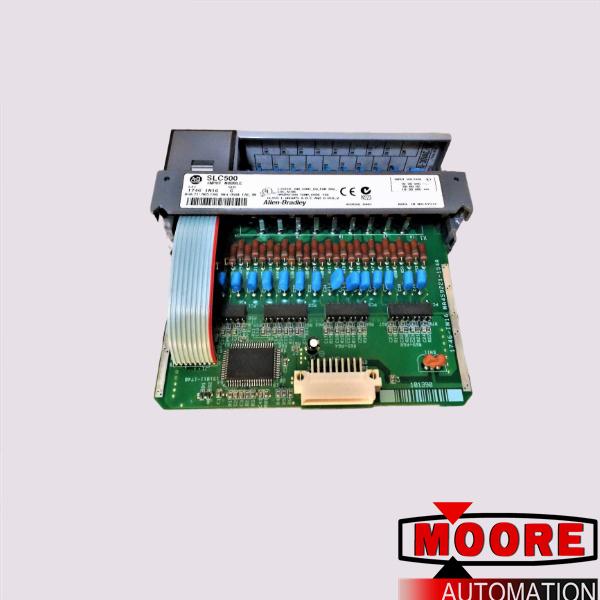

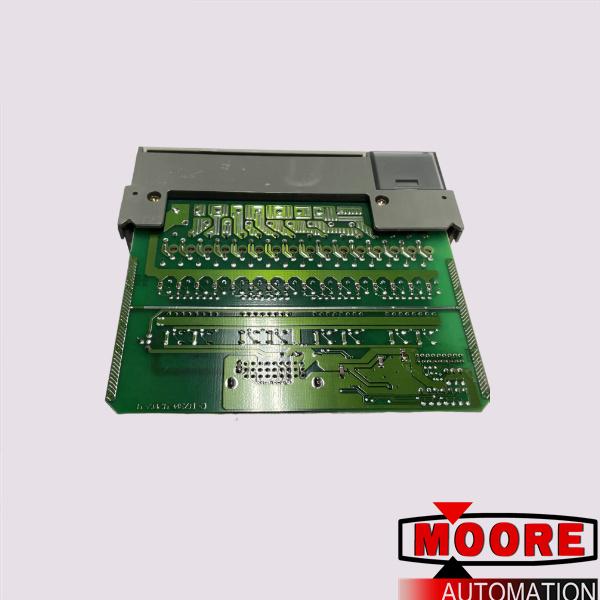

500 1746-IN16 | | डिजिटल एसी/डीसी इनपुट मॉड्यूल

1746-IN16 एक 24 VDC / 24VAC सिंकिंग इनपुट मॉड्यूल है। इस मॉड्यूल में सोलह (16) सिंकिंग चैनल हैं जिनका उपयोग असतत इनपुट सिग्नल के साथ इंटरफेस करने के लिए किया जा सकता है जो 10-30 VDC और VAC वोल्टेज रेंज के साथ संचालित होता है। इनपुट मॉड्यूल का उपयोग प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) द्वारा प्रक्रिया के साथ इंटरफेस करने के लिए किया जाता है।

प्रत्येक व्यक्तिगत चैनल का सक्रियण डिवाइस की वास्तविक स्थिति को दर्शाता है। इस मॉड्यूल के प्रत्येक चैनल में एक समर्पित एलईडी संकेतक है जो दृश्य प्रतिक्रिया प्रदान करता है कि चैनल में सक्रिय शक्ति है या नहीं। इन एलईडी का उपयोग समस्या निवारण संदर्भ के रूप में भी किया जा सकता है क्योंकि यह पुष्टि करता है कि फ़ील्ड साइड से आने वाला सिग्नल मॉड्यूल तक पहुँच गया है या नहीं।

यह मॉड्यूल किसी भी 1746 SLC चेसिस में एक ही स्लॉट पर कब्जा करता है। इसे स्थानीय चेसिस में PLC प्रोसेसर के साथ या SLC विस्तार स्लॉट में स्थापित किया जा सकता है। यह सीधे चेसिस पर दिए गए पुरुष कनेक्टर के माध्यम से माउंट होता है जो SLC 500 सिस्टम में किसी भी मॉड्यूल के समान चेसिस के एकीकृत बस कनेक्टर के साथ संरेखित होते हैं।

यह मॉड्यूल AC और DC वोल्टेज के लिए थोड़ा अलग सिग्नल विलंब प्रदर्शित करता है। AC वोल्टेज के लिए, ON से OFF और OFF से ON संक्रमण 25 ms सिग्नल विलंब प्रदर्शित करता है जबकि DC आपूर्ति वोल्टेज के लिए ON से OFF और OFF से ON संक्रमण के लिए अनुभव किया गया सिग्नल विलंब दोनों 15 ms है। इस मॉड्यूल को SLC 500 सिस्टम के भाग के रूप में कॉन्फ़िगर करने के लिए, इसे RSLogix 500 सॉफ़्टवेयर के हार्डवेयर कॉन्फ़िगरेशन में पेश किया जाना चाहिए। यह सॉफ़्टवेयर SLC 500 नियंत्रक श्रृंखला के लिए सामान्य प्रोग्रामिंग सॉफ़्टवेयर है।

1746-IN16 एक 24 VDC / 24VAC सिंकिंग इनपुट मॉड्यूल है। इस मॉड्यूल में सोलह (16) सिंकिंग चैनल हैं जिनका उपयोग असतत इनपुट सिग्नल के साथ इंटरफेस करने के लिए किया जा सकता है जो 10-30 VDC और VAC वोल्टेज रेंज के साथ संचालित होता है।
