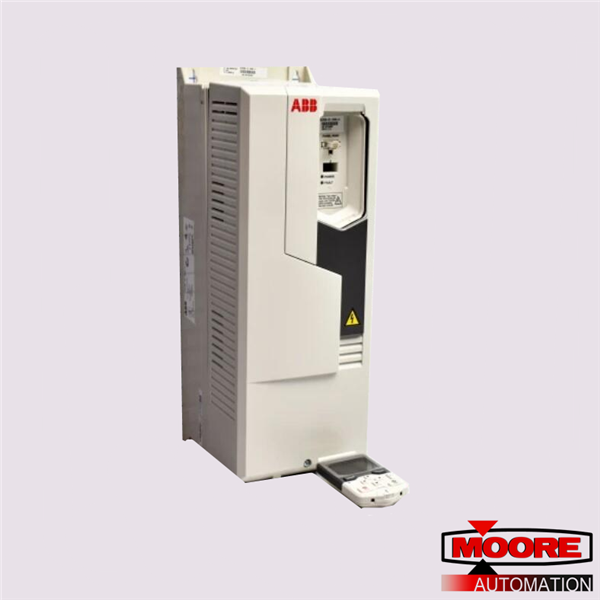

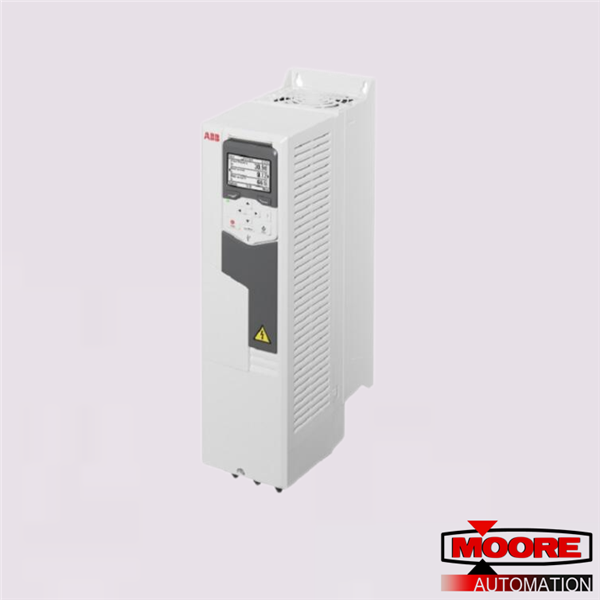

ABB ACS580 सीरीज AC इन्वर्टर 75kW 400V 3 Ph मोटर को हाई ओवरलोड पर 138A या फैन/पंप रेटेड होने पर 90kW से 161A तक ले जाता है। VxF, सेंसरलेस वेक्टर या फुल क्लोज्ड-लूप फ्लक्स वेक्टर (जब एक वैकल्पिक एनकोडर फीडबैक कार्ड फिट किया जाता है) में संचालित होता है। एक मानक AC इंडक्शन मोटर की गति को नियंत्रित करने के लिए निश्चित आवृत्ति तीन चरण 400V इनपुट को परिवर्तनीय आवृत्ति 400V में परिवर्तित करता है।
विशेषताएँ
ओवरलोड: 150% x 60 सेकंड हर 10 मिनट (हाई ओवरलोड)
ओवरलोड: 110% x 60 सेकंड हर 10 मिनट (फैन/पंप रेटेड)
गति नियंत्रण सीमा: 0-500Hz।
ब्रेकिंग: कोई नहीं (बाहरी ब्रेकिंग यूनिट वैकल्पिक)
ऑपरेटर
कीपैड (सहायक नियंत्रण पैनल)
2 एनालॉग इनपुट, 6 डिजिटल इनपुट, 2 एनालॉग आउटपुट, 3 रिले संपर्क सेट, RS-485/Modbus RTU संचार के लिए टर्मिनल, दोहरे चैनल SIL3 सुरक्षित टॉर्क ऑफ (STO) के लिए टर्मिनल, मुख्य आपूर्ति डिस्कनेक्ट होने पर नियंत्रण इकाई को पावर देने के लिए 24V AC/DC इनपुट।
इनपुट करंट: [आउटपुट करंट के रूप में]
इनपुट वोल्टेज: 380-480V तीन चरण +10% -15% 50-60Hz ±5%
EMC अनुपालन: IEC EN61800-3:2004 + A1:2012 श्रेणी C2 (औद्योगिक या प्रतिबंधित घरेलू)
