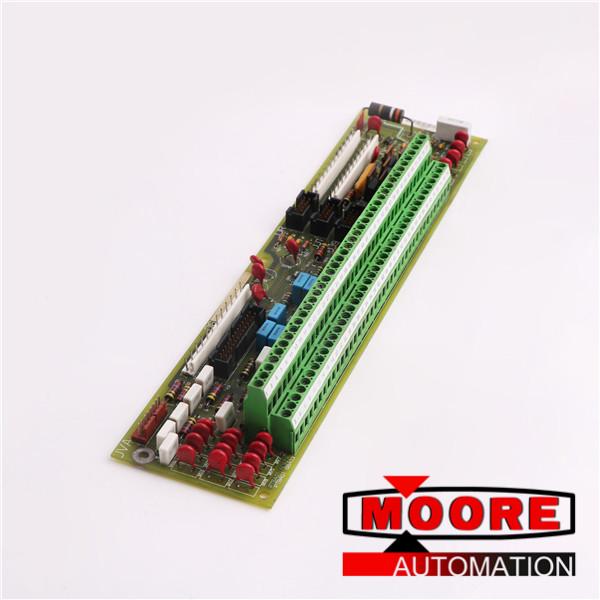

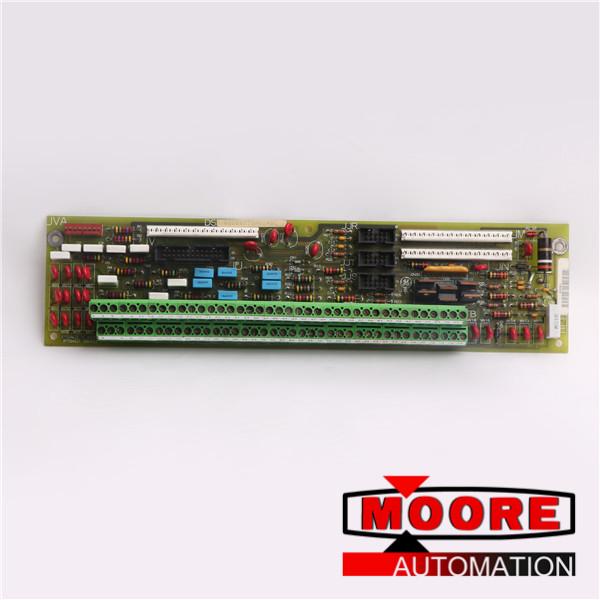

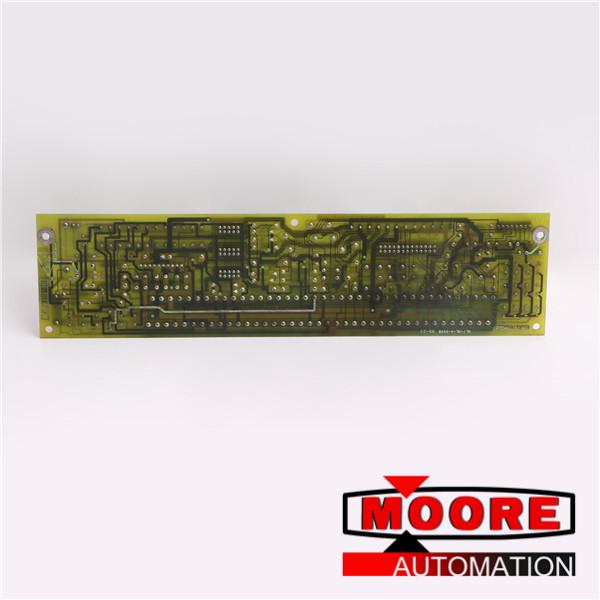

GE टर्मिनेशन बोर्ड DS200PTBAG1A में प्रत्येक में 72 सिग्नल तारों के लिए टर्मिनलों के साथ 2 टर्मिनल ब्लॉक हैं। इसमें 3 10-पिन कनेक्टर भी शामिल हैं। 10-पिन कनेक्टर के लिए आईडी JJR, JJT और JJS हैं। इसमें 6 सिग्नल तारों के लिए टर्मिनल पोस्ट भी शामिल हैं। GE टर्मिनेशन बोर्ड DS200PTBAG1A ऊंचाई में 3 इंच और 11.5 इंच चौड़ा है और इसमें ड्राइव के अंदर बोर्ड रैक से बोर्ड को जोड़ने के लिए प्रत्येक कोने में 1 छेद है।

बोर्ड से जुड़े कई सिग्नल तारों और रिबन केबल्स के कारण, यह पता लगाने के लिए सबसे अच्छा अभ्यास है कि बोर्ड पर सिग्नल तार कहाँ संलग्न होते हैं और प्रतिस्थापन बोर्ड पर समान कनेक्टरों को तारों को संलग्न करने की योजना है। यदि आप सिग्नल वायर को समान टर्मिनलों से जोड़ने में विफल रहते हैं, तो ड्राइव डाउनटाइम बढ़ जाएगा जबकि सिग्नल वायर सही टर्मिनलों से जुड़े होते हैं। इससे साइट पर संचालन में असुविधा होगी और उत्पादकता कम होगी।

ऐसा होने से रोकने के लिए, ड्राइव पर पुराने बोर्ड की जांच करें, जबकि सभी सिग्नल और रिबन केबल अभी भी जुड़े हुए हैं। सिग्नल के तारों पर निशान लगाएं जहां वे टर्मिनल आईडी का उपयोग करके जुड़े हुए हैं। 1 टर्मिनल ब्लॉक की आईडी TB1 है और दूसरी TB2 है। किसी विशिष्ट टर्मिनल को आईडी करने के लिए, टर्मिनल की संख्यात्मक आईडी का उपयोग करें। उदाहरण के लिए, TB1 टर्मिनल ब्लॉक पर TB1 27 टर्मिनल 27 है। TB2 टर्मिनल ब्लॉक पर TB2 70 टर्मिनल 70 है। आपको ऐसे टैग बनाने में मदद मिल सकती है जिन पर आईडी को चिह्नित किया जाए।
