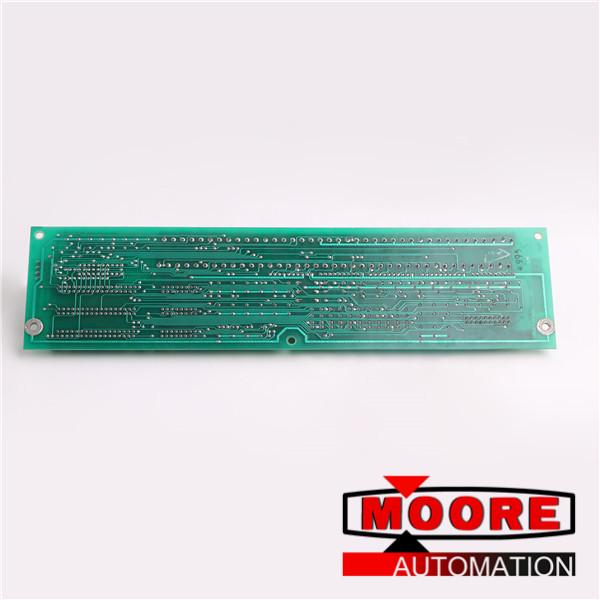

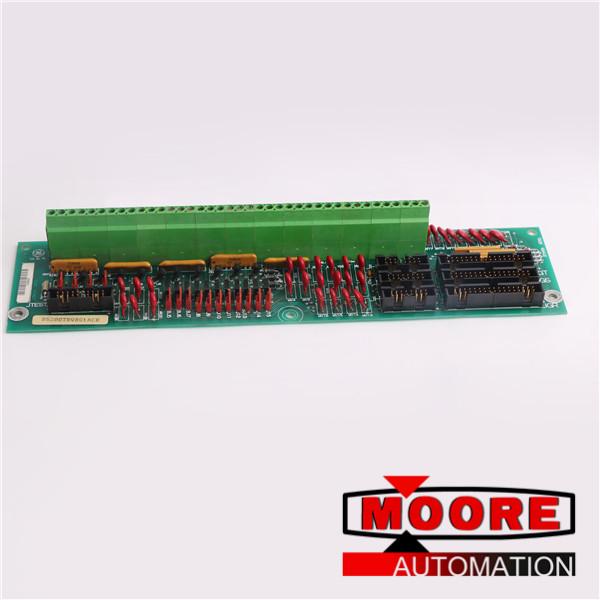

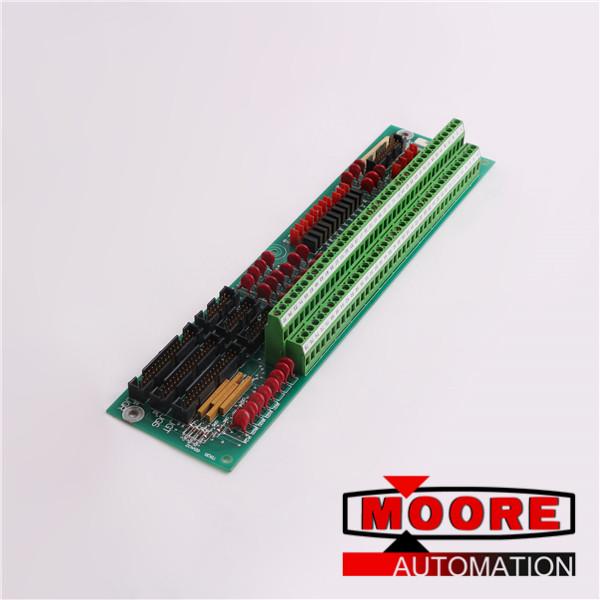

GE RST एनालॉग टर्मिनेशन बोर्ड DS200TBQBG1A में 2 टर्मिनल ब्लॉक हैं। प्रत्येक ब्लॉक में सिग्नल तारों के लिए 77 टर्मिनल हैं। GE RST एनालॉग टर्मिनेशन बोर्ड DS200TBQBG1A में 15 जंपर्स, 3 34-पिन कनेक्टर और 3 16-पिन कनेक्टर भी शामिल हैं। यदि आपको किसी समस्या पर संदेह है तो बोर्ड के निदान के अवसर परीक्षण बिंदुओं और संकेतक एल ई डी की कमी के कारण सीमित हैं। परीक्षण बिंदु बोर्ड पर विशिष्ट सर्किट को एक परीक्षण उपकरण से जोड़ने और समस्याओं की पहचान करने का एक साधन देते हैं। एल ई डी बोर्ड में सामान्य स्वास्थ्य और प्रसंस्करण गतिविधि का संकेत प्राप्त करने के लिए एक साधन प्रदान करते हैं।
DS200TBQBG1A का BJ1 BJ4 जंपर्स के माध्यम से पुराने अनुप्रयोगों में दबाव ट्रांसड्यूसर # 1 इनपुट सिग्नल को बाहर निकालने के लिए उपयोग किया जाता है। DS200TBQBG1A पर जंपर्स BJ5 से BJ7 का उपयोग BJ1 से BJ4 के संबंध में किया जाता है। DS200TBQBG1A पर ये जंपर्स दबाव ट्रांसड्यूसर # 1 इनपुट सिग्नल के लिए एक बोझ रोकनेवाला स्थापित करते हैं, जिससे सिग्नल वोल्टेज सिग्नल के बजाय एक मिलीएम्प हो जाता है। DS200TBQBG1A पर BJ15 के माध्यम से जंपर्स BJ8 एनालॉग इनपुट को DS200TBQBG1A पर करंट या वोल्टेज के रूप में कॉन्फ़िगर करते हैं।
