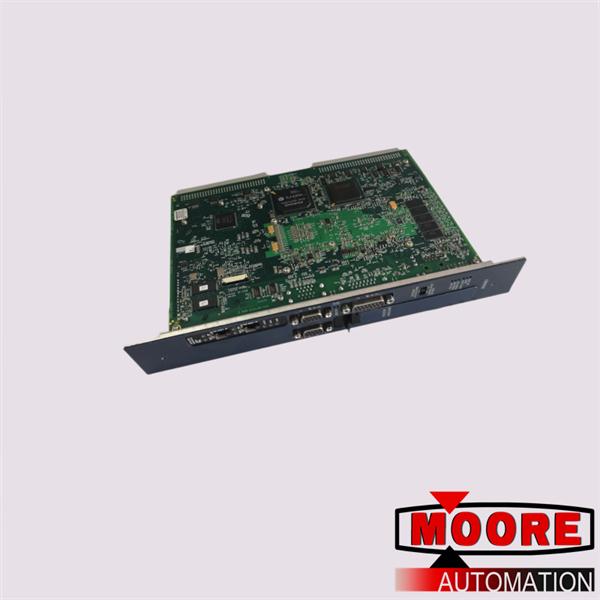

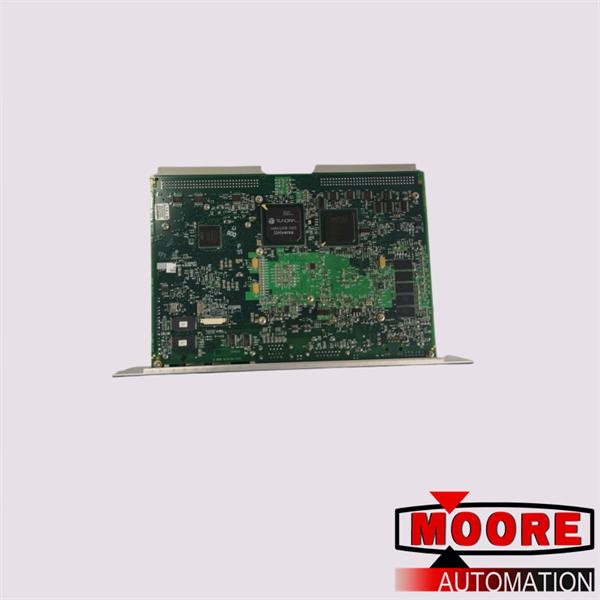

जनरल इलेक्ट्रिक IC698CRE030-HN सीपीयू मॉड्यूल

IC698CRE030 CPU एक Pentium-M रिडंडेंसी CPU है जिसकी रेटिंग 600 मेगाहर्ट्ज़ है। इसे GE Fanuc द्वारा GE RX7i PACSystem सीरीज के प्रोग्रामेबल लॉजिक कंट्रोलर घटकों में निर्मित किया गया है।

IC698CRE030 CPU को RX7i PLC में VME64 बैकप्लेन में स्थापित किया जा सकता है। इस डिवाइस में एक बिल्ट-इन ईथरनेट पोर्ट है जिसकी रेटिंग 10 या 100 एमबी संचार गति पर है और इसमें दोहरे पोर्ट हैं जो दोनों RJ-45 पोर्ट हैं।

इस ईथरनेट पोर्ट में एक ऑटो-सेंसिंग स्विच है और इसका उपयोग ऑनलाइन मॉनिटरिंग और डेटा अपलोड और डाउनलोड करने के लिए किया जा सकता है। IC698CRE030 CPU पर ईथरनेट इंटरफ़ेस उपयोगकर्ताओं को वेब ब्राउज़र से PLC की निगरानी करने की अनुमति देता है और इसे ठीक से संचालित करने के लिए हब या रैक स्विच की आवश्यकता नहीं होती है। IC698CRE030 रिडंडेंसी CPU में 64 एमबी उपयोगकर्ता मेमोरी है।

दोहरे RJ-45 ईथरनेट पोर्ट के अलावा, GE Fanuc IC698CRE030 Pentium-M रिडंडेंसी CPU में एक और ईथरनेट पोर्ट भी है जो स्टेशन प्रबंधन के लिए इस्तेमाल किया जाने वाला RS-232 सीरियल पोर्ट है और 2 अन्य सीरियल पोर्ट हैं जिनका इस्तेमाल RS-232 संचार और RS-485 संचार के लिए किया जाता है।

ये सभी 3 सीरियल पोर्ट अलग-थलग हैं। RS-232 संचार पोर्ट में पोर्ट की गतिविधि की स्थिति के लिए एक संकेतक LED है और इसका कनेक्टर प्रकार एक महिला 9-पिन D-सब कनेक्टर है।

इस पोर्ट को DCE या डेटा संचार उपकरण पोर्ट के रूप में भी जाना जाता है जिसे कनेक्शन बनाने के लिए केवल एक स्ट्रेट-थ्रू केबल की आवश्यकता होती है। IC698CRE030 CPU पर RS-485 संचार पोर्ट भी एक DCE पोर्ट है, लेकिन इसके कनेक्शन के लिए इसे परिरक्षित केबल की आवश्यकता होती है। स्टेशन प्रबंधक पोर्ट RS-232 कनेक्शन के लिए स्ट्रेट-थ्रू केबल का उपयोग करता है, ठीक वैसे ही जैसे कि साधारण RS-232 केबल करता है।
