जनरल इलेक्ट्रिक IS200VVIBH1 VME कार्ड

IS200VVIBH1 के बारे में

जनरल इलेक्ट्रिक द्वारा विकसित IS200VVIBH1 मार्क VI सिस्टम के लिए निर्मित एक मुद्रित सर्किट बोर्ड है। मार्क VI गैस और भाप टरबाइन प्रबंधन के लिए कई प्रबंधन प्रणालियों में से एक था। यह बोर्ड एक कंपन मॉनिटर बोर्ड के रूप में कार्य करता है और DVIB या TVIB टर्मिनल बोर्डों से कंपन जांच संकेतों को संसाधित करता है।

बोर्ड को इन संकेतों को डिजिटाइज़ करने और उन्हें VME बस के माध्यम से नियंत्रक को भेजने की अनुमति देने के लिए चौदह जांचों को जोड़ा जा सकता है। कंपन जांच का उपयोग चार सुरक्षा कार्यों के लिए किया जाता है, जिनमें शामिल हैं: रोटर सनकीपन, अंतर विस्तार और रोटर अक्षीय स्थिति।

इस बोर्ड से जुड़ने वाले टर्मिनल बोर्ड बेंटली नेवादा द्वारा प्रदान किए गए प्रकार के भूकंपीय, प्रॉक्सिमिटर, वेलोमाइटर और एक्सेलेरोमीटर जांच का समर्थन करते हैं। सिंप्लेक्स या टीएमआर मोड दोनों में इन जांचों के लिए बिजली बोर्ड से निकलती है।

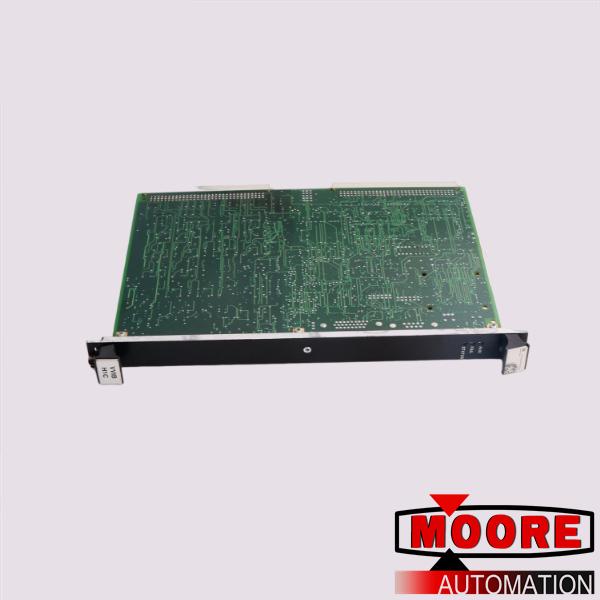

बोर्ड को एक फेसप्लेट के साथ डिज़ाइन किया गया है जो बोर्ड की सतह से तीन स्क्रीन से जुड़ता है और इसमें तीन एलईडी संकेतक शामिल हैं जिन्हें फेल, स्टेटस और रन लेबल किया गया है। इसमें दो बैकप्लेन कनेक्टर हैं जिन्हें P1 और P2 लेबल किया गया है और बोर्ड में चार अतिरिक्त कनेक्टर हैं।

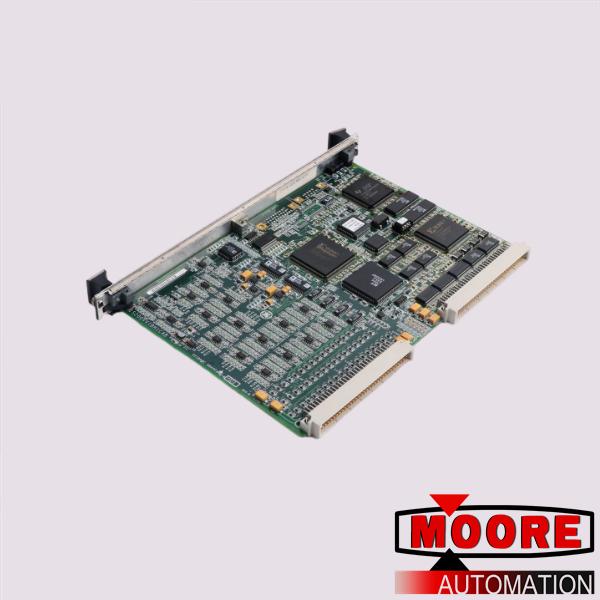

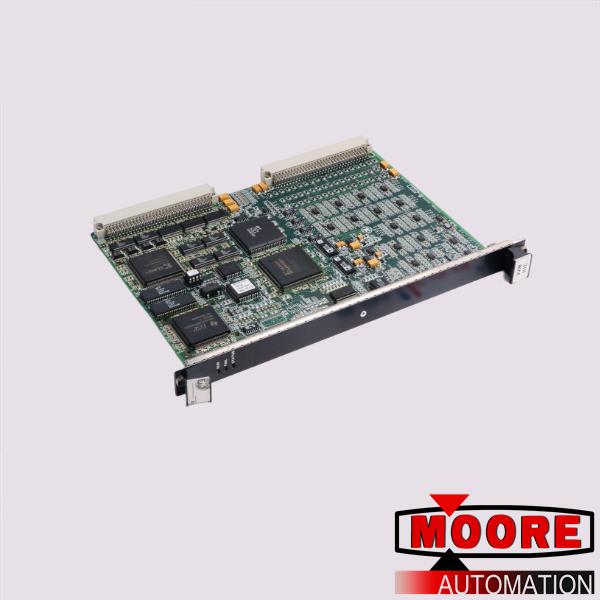

इसमें इंडक्टर कॉइल/बीड्स की कई लाइनें, विभिन्न डायोड, कैपेसिटर और प्रतिरोधक हैं। पचास से अधिक एकीकृत सर्किट में एक ज़िलिनक्स स्पार्टन फील्ड प्रोग्रामेबल गेट ऐरे (FPGA) के साथ-साथ कई प्रकार के RAM और SRAM चिप्स शामिल हैं।
