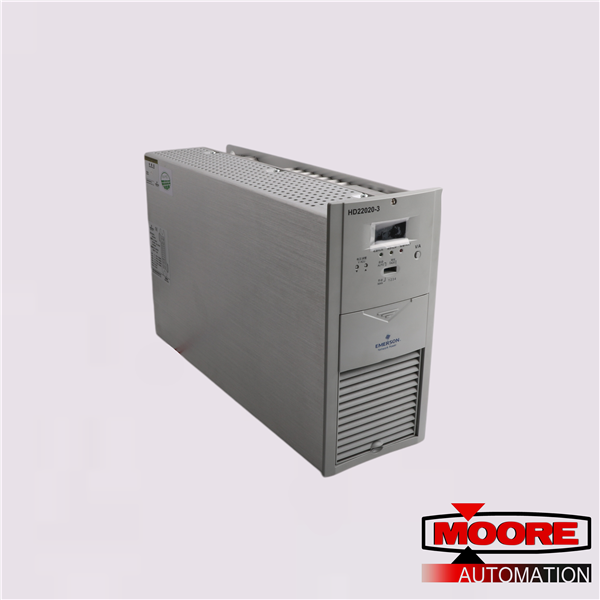

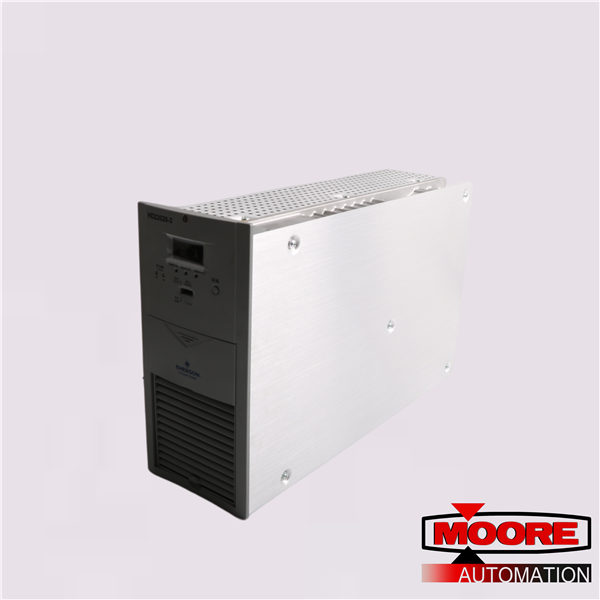

एमर्सन रेक्टिफायर्स में दो भाग होते हैं: 3फेज पैसिव पीएफसी और डीसी/डीसी कन्वर्टर सर्किट . इसके अलावा , सहायक बिजली की आपूर्ति होती है और आई/ओ डिटेक्शन प्रोटेक्शन सर्किट . रेक्टिफायर्स के संचालन सिद्धांत को चित्र एचडी22020 में दिखाया गया है। -3
1) फ्रंट-एंड पर 3-चरण निष्क्रिय पीएफसी सर्किट में इनपुट ईएमआई और निष्क्रिय पीएफसी , शामिल हैं जो एसी इनपुट को सुधारने और फ़िल्टर करने के लिए उपयोग किए जाते हैं , और इनपुट वर्तमान को कैलिब्रेट करने के लिए , ताकि यह सुनिश्चित किया जा सके कि इनपुट सर्किट का पावर फैक्टर 0.94, से बड़ा है जो GB/T 17794.2.2-2003, के साथ-साथ 3-चरण में संबंधित ईएमआई और ईएमसी मानकों को पूरा करता है। DL/T781-2001 में हार्मोनिक मानक.
2) बैक एंड पर डीसी/डीसी कनवर्टर सर्किट पीएफसी-आउटपुट डीसी वोल्टेज को नियंत्रित करने के लिए पीडब्लूएम जनरेटर का उपयोग करता है , और उच्च आवृत्ति ट्रांसफॉर्मिंग , सुधार और फ़िल्टरिंग के माध्यम से आउटपुट डीसी वोल्टेज को नियंत्रित करता है . इसका उपयोग सुधारित को परिवर्तित करने के लिए किया जाता है सामने के छोर से स्थिर डीसी वोल्टेज आउटपुट में वोल्टेज, जैसा कि बिजली व्यवस्था द्वारा आवश्यक है .
3) सहायक बिजली आपूर्ति इनपुट निष्क्रिय पीएफसी और डीसी/डीसी कनवर्टर के बीच स्थित है . यह 3-चरण निष्क्रिय पीएफसी से डीसी आउटपुट का उपयोग करता है और नियंत्रण सर्किट को शक्ति देता है .
4) इनपुट डिटेक्शन सर्किट इनपुट ओवर/अंडर-वोल्टेज और फेज फेल्योर का पता लगा सकता है , जबकि डीसी/डीसी डिटेक्शन सर्किट आउटपुट वोल्टेज/करंट और हीट सिंक तापमान का पता लगा सकता है . इन सभी संकेतों का उपयोग नियंत्रण और सुरक्षा के लिए किया जाता है डीसी/डीसी रूपांतरण.
