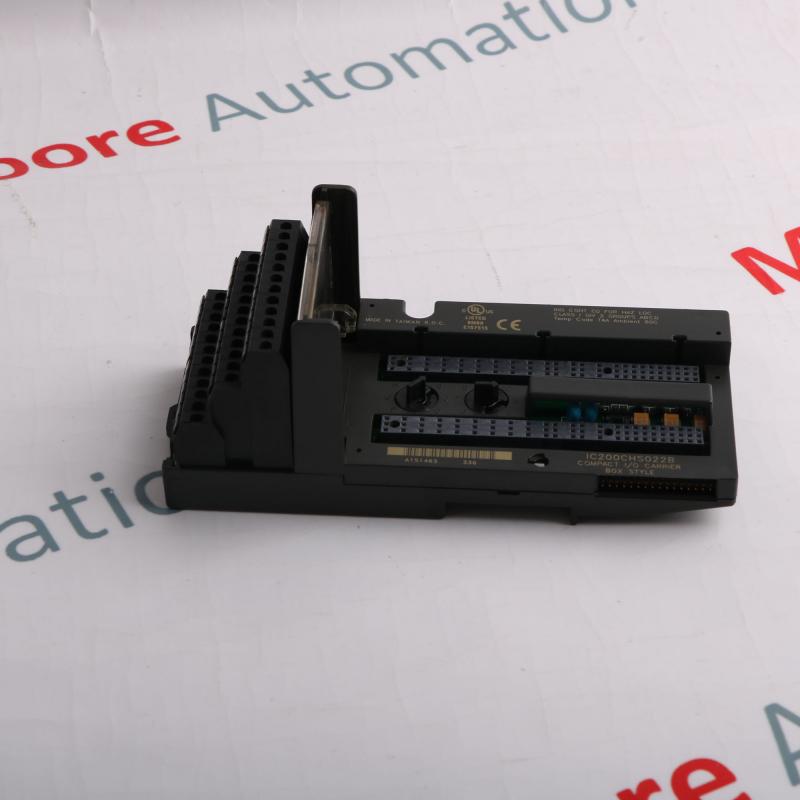

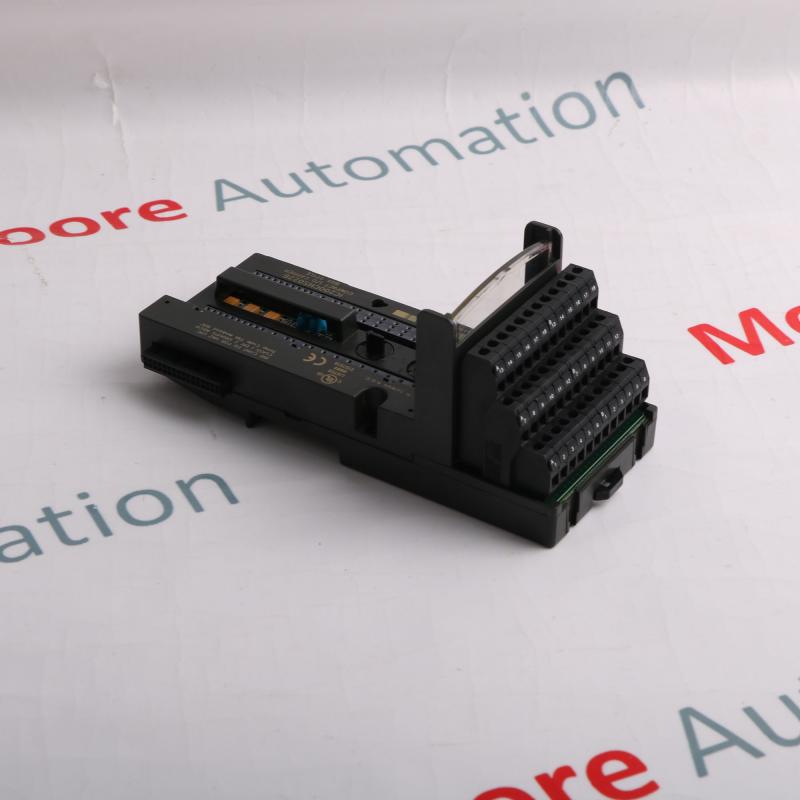

IC200CHS002 | GE Fanuc | बॉक्स-शैली I/O कैरियर

IC200CHS002 में अधिकतम 32 इनपुट आउटपुट पॉइंट और 4 साझा पावर कनेक्शन के लिए वायरिंग का समर्थन करने की क्षमता सहित कई विशेषताएं हैं। सही मॉड्यूल प्रकार की उचित स्थापना सुनिश्चित करने के लिए वाहक आसानी से सेट कुंजीयन नियंत्रणों के एक सेट से सुसज्जित है।

मॉड्यूल के बेसमेंट में कीइंग से मिलान करने के लिए चाबियां सेट की जाती हैं, और कैरियर-टू-कैरियर पुरुष/महिला कनेक्टर अतिरिक्त केबल या टूल की आवश्यकता के बिना बैकप्लेन पर कनेक्शन की त्वरित स्थापना की सुविधा प्रदान करते हैं। एक मॉड्यूल कुंडी छेद का उपयोग वाहक को मॉड्यूल को सुरक्षित करने के लिए किया जाता है, और एक पारदर्शी सुरक्षात्मक हिंग वाला दरवाजा तारों के टर्मिनलों को कवर करता है। एक सहायक इनपुट आउटपुट टर्मिनल स्ट्रिप अतिरिक्त बस्ड कनेक्शन बिंदुओं के उपयोग की अनुमति देता है।

माउंटिंग के दौरान, IC200CHS002 आसानी से 7.5 मिमी x 35 मिमी DIN रेल पर आ जाता है। EMC सुरक्षा प्रदान करने के लिए DIN रेल को विद्युत रूप से ग्राउंड करना महत्वपूर्ण है। रेल में एक प्रवाहकीय संक्षारण प्रतिरोधी खत्म होना चाहिए, अधिमानतः अप्रकाशित। उन अनुप्रयोगों के लिए जिन्हें यांत्रिक कंपन और झटके के लिए अधिकतम प्रतिरोध की आवश्यकता होती है, IC200CHS002 को पैनल-माउंटेड होना चाहिए। फील्ड वायरिंग के दौरान, प्रत्येक टर्मिनल में 14 का एक ठोस/फंसे हुए AWG से 22 का AWG या 18 के AWG तक के दो तार होने चाहिए।
