IC693CHS393 | GE Fanuc | रिमोट का विस्तार

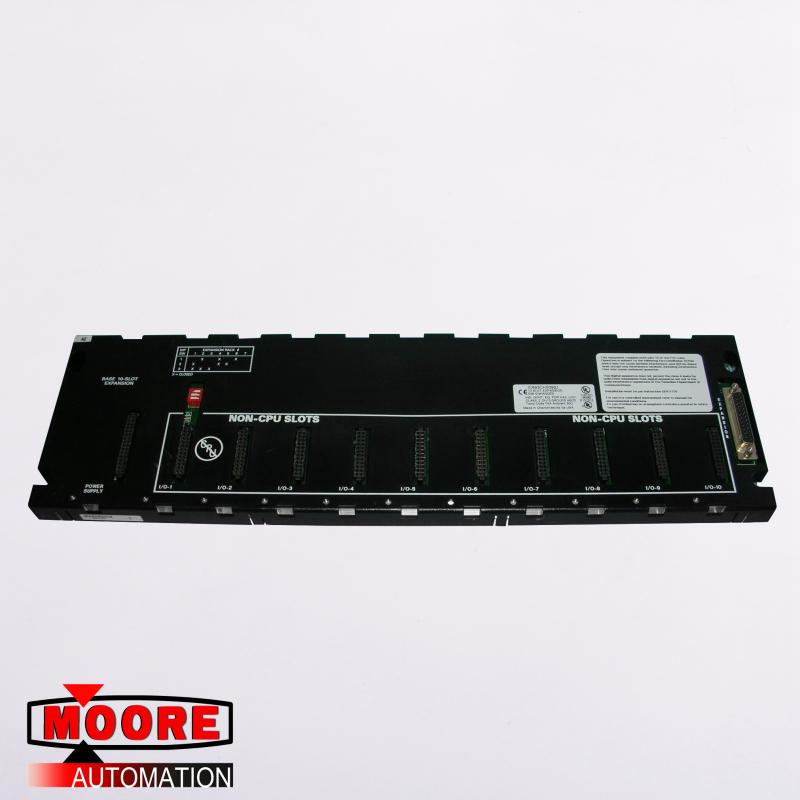

GE Fanuc IC693CHS393 एक 10-स्लॉट रिमोट बेसप्लेट है। यह घटक जीई सीरीज 90-30 पीएलसी प्रणाली के लिए डिज़ाइन किया गया है। किसी भी एप्लिकेशन को संचालित करते समय, उपयोगकर्ताओं को इस इकाई के बारे में कुछ बातों के बारे में पता होना चाहिए। सबसे पहले, किसी भी सिस्टम में जो रिमोट बेसप्लेट का उपयोग करता है, सभी बेसप्लेट को जोड़ने वाली केबल की कुल मात्रा 700 फीट से कम होनी चाहिए। साथ ही, रिमोट बेसप्लेट एक स्टैंड-अलोन इकाई नहीं हो सकती है। इसके बजाय, इसे उस सिस्टम से जोड़ा जाना चाहिए जिसमें CPU हो। यह सीपीयू प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) में या किसी पीसी में हो सकता है। हालांकि, पीसी को पर्सनल कंप्यूटर इंटरफेस कार्ड से लैस होना चाहिए।

रिमोट बेसप्लेट में बिल्ट-इन आइसोलेशन है। यह रिमोट बेसप्लेट में रहने वाले I/O मॉड्यूल द्वारा उपयोग किए जाने वाले +5 वोल्ट तर्क आपूर्ति और इंटरफ़ेस सर्किट के लिए आपूर्ति के बीच है, जो I/O बस विस्तार इंटरफ़ेस से जुड़ा हुआ है। असंतुलित जमीनी हालात समस्याओं का कारण बन सकते हैं, इसलिए इन मुद्दों का मुकाबला करने के लिए अलगाव होना जरूरी है। एक सिस्टम में सीपीयू का प्रकार उपयोग किए जा सकने वाले रिमोट बेसप्लेट्स की संख्या निर्धारित करेगा। सीपीयू ३३१, ३४०, और ३४१ के लिए अधिकतम ४ है। सभी सीपीयू की संख्या ३५० और उच्चतर के लिए, उपयोग की जा सकने वाली अधिकतम संख्या ७ है।

कुछ बुद्धिमान विकल्प मॉड्यूल हैं जो रिमोट बैकप्लेन द्वारा समर्थित नहीं हैं - पीसीएम, सीएमएम, एडीसी और बीईएम330। इन मॉड्यूल का उपयोग करने के लिए, उपयोगकर्ता को उन्हें सीपीयू बेसप्लेट में माउंट करना होगा। अन्य सभी I/O मॉड्यूल और विकल्प मॉड्यूल किसी भी प्रकार के बेसप्लेट में लगाए जा सकते हैं। एक्सपेंशन बेसप्लेट के समान, रिमोट बेसप्लेट एक ही प्रकार की बिजली आपूर्ति का उपयोग करते हैं और समान I/O मॉड्यूल और विकल्प मॉड्यूल का समर्थन करते हैं। वे एक ही भौतिक आकार के भी हैं। हर रिमोट बेसप्लेट के दाहिने छोर पर एक 25-पिन महिला डी-टाइप एक्सपेंशन कनेक्टर होता है। यह अन्य बेसप्लेट के कनेक्शन के लिए है। प्रत्येक रिमोट बेसप्लेट में रैक नंबर चयन डीआईपी स्विच भी होता है।

शक्तिशाली और विश्वसनीय वर्सामैक्स नियंत्रक शक्तिशाली, विश्वसनीय संचालन प्रदान करते हैं।

मॉड्यूलर, उच्च घनत्व वाला वर्सामैक्स आईओ बहुमुखी, कॉम्पैक्ट और किफायती है। इसका स्केलेबल आर्किटेक्चर और उपयोग में आसानी मशीन बिल्डरों और अंतिम उपयोगकर्ताओं दोनों के लिए समय और पैसा बचाती है। मीडिया अतिरेक और हॉट स्वैप क्षमता अपटाइम को बढ़ाती है। व्यापक श्रेणी

लागत को कम करने के लिए डिज़ाइन किए गए, इन बहुमुखी नियंत्रकों का उपयोग करना और समर्थन करना आसान है और I/O विस्तार मॉड्यूल और संचार विकल्पों की एक विस्तृत श्रृंखला प्रदान करते हैं।
