IC693CHS398 | GE Func | IC693 सीरीज

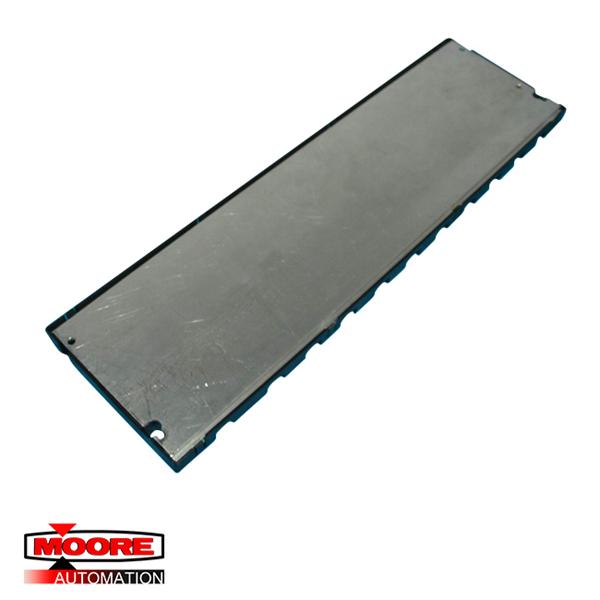

GE Fanuc IC693CHS398 एक 5-स्लॉट विस्तार बेसप्लेट है। यह इकाई जीई सीरीज 90-30 मॉड्यूल के साथ उपयोग के लिए डिज़ाइन की गई है। 10-स्लॉट संस्करण (IC693CHS392) की तरह, इस बेसप्लेट का उपयोग करते समय विचार करने के लिए कुछ विशेषताएं और दिशानिर्देश हैं। सबसे पहले, रिमोट बेसप्लेट एक स्टैंड-अलोन इकाई नहीं हो सकती है।

इसके बजाय, इसे उस सिस्टम से जोड़ा जाना चाहिए जिसमें CPU हो। यह सीपीयू प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) का हिस्सा हो सकता है या यह पर्सनल कंप्यूटर में हो सकता है। हालांकि, पीसी में पर्सनल कंप्यूटर इंटरफेस कार्ड होना चाहिए। दूसरे, सीपीयू बेसप्लेट और एक्सपेंशन बेसप्लेट के बीच कुल 50 फीट से अधिक इंटरकनेक्टिंग केबल नहीं हो सकते हैं।

सिस्टम में सीपीयू का प्रकार उपयोग किए जा सकने वाले रिमोट बेसप्लेट्स की संख्या निर्धारित करेगा। सीपीयू ३३१, ३४०, और ३४१ के लिए, जो सबसे अधिक उपयोग किया जा सकता है वह ४ रिमोट बेसप्लेट है। 350 और उच्चतर संख्या वाले सभी सीपीयू के लिए, बेसप्लेट की अधिकतम संख्या 7 है। इस सिस्टम का रिमोट बैकप्लेन निम्नलिखित विकल्प मॉड्यूल - पीसीएम, सीएमएम, एडीसी और बीईएम330 का समर्थन नहीं कर सकता है। इन मॉड्यूल का उपयोग करने के लिए, उन्हें सीपीयू बेसप्लेट में रखा जाना चाहिए। अन्य सभी विकल्प मॉड्यूल और I/O मॉड्यूल किसी भी प्रकार के बेसप्लेट में लगाए जा सकते हैं।

रिमोट बेसप्लेट, एक्सपेंशन बेसप्लेट के समान आकार के होते हैं। वे एक ही प्रकार की बिजली आपूर्ति का भी उपयोग करते हैं और समान I/O मॉड्यूल और विकल्प मॉड्यूल का समर्थन करते हैं। दाहिने हाथ के अंत में प्रत्येक रिमोट बेसप्लेट पर एक 25-पिन महिला डी-टाइप एक्सपेंशन कनेक्टर होता है, जो अन्य बेसप्लेट से कनेक्शन को सक्षम बनाता है। प्रत्येक 5-स्लॉट रिमोट बेसप्लेट में रैक नंबर चयन डीआईपी स्विच होता है। स्थापना के दौरान, यह आवश्यक है कि सभी विस्तार मॉड्यूल एक आम जमीन से जुड़े हों।
