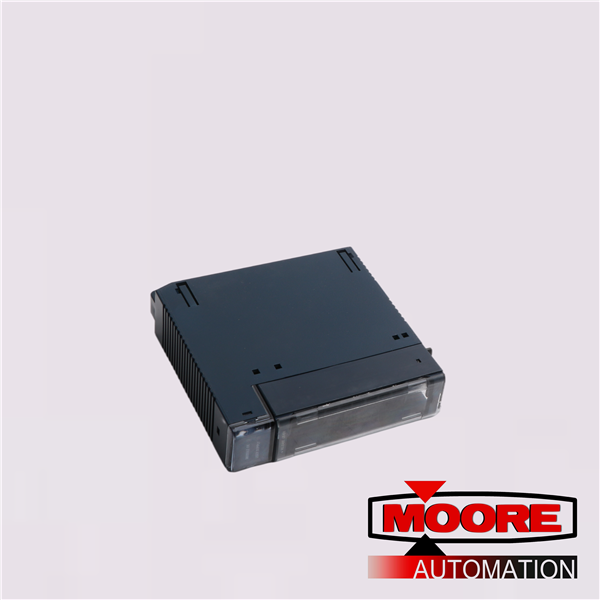

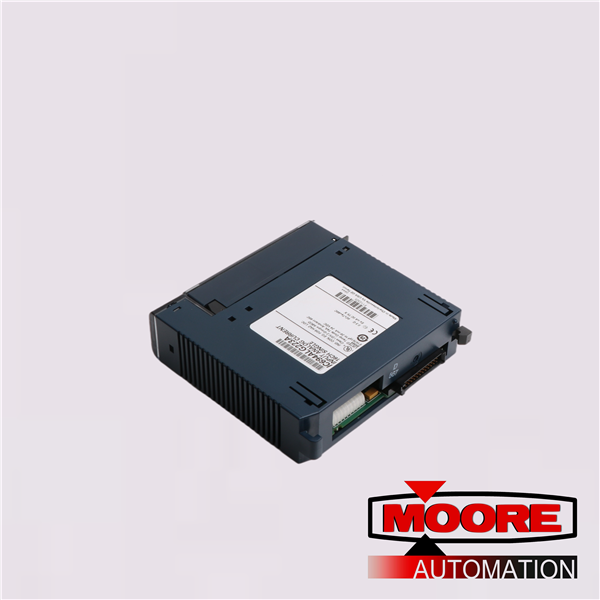

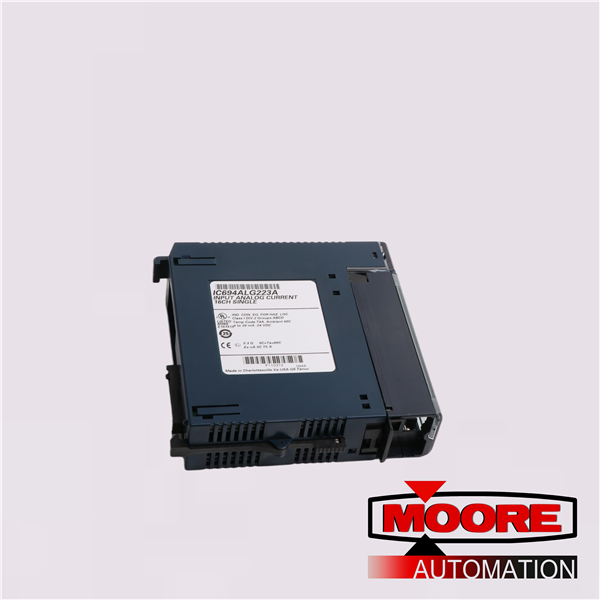

IC694ALG223 एक एनालॉग करंट इनपुट मॉड्यूल है जिसमें 16 चैनल / सिंगल-एंडेड इनपुट हैं . प्रत्येक इनपुट को तीन इनपुट रेंज में से किसी के लिए प्रदान किए गए सॉफ़्टवेयर के साथ कॉन्फ़िगर किया जा सकता है: 4 से 20 एमए , 0 से 20 एमए , या 4 20 एमए तक बढ़ाया गया.
अलार्म सीमाएं सभी श्रेणियों में उच्च और/या निम्न में उपलब्ध हैं. 4 से 20 एमए की बढ़ी हुई रेंज में 4 से 20 एमए अनुप्रयोगों में पता लगाना . मॉड्यूल निर्दिष्ट प्रोग्राम संदर्भ पते का उपयोग करके सीपीयू को मॉड्यूल की स्थिति और बाहरी शक्ति की स्थिति की रिपोर्ट कर सकता है . IC694ALG223 मॉड्यूल की स्थापना एक rx3i सिस्टम में किसी भी I / O स्लॉट के अनुरूप है .
ic694alg223 पीएलसी बैकप्लेन पर 5 वीडीसी बस से 120 एमए का उपयोग करता है और उपयोगकर्ता द्वारा आपूर्ति की गई +24 वीडीसी आपूर्ति से 65 एमए प्लस करंट लूप करंट की आवश्यकता होती है .
मॉड्यूल ओके एलईडी पावर-अप पर मॉड्यूल स्थिति की जानकारी उत्सर्जित करता है . यदि एलईडी चालू है , तो स्थिति ठीक है , और मॉड्यूल कॉन्फ़िगर किया गया है . यदि यह बंद दिखाता है , तो कोई बैकप्लेन पावर नहीं मान्यता प्राप्त है , या वॉचडॉग टाइमर का समय समाप्त हो गया है) . निरंतर तेजी से चमकना: इंगित करता है कि कॉन्फ़िगरेशन डेटा सीपीयू से प्राप्त नहीं हो रहा है . धीमी फ्लैश के बाद ऑफ के बाद विफल पावर-अप डायग्नोस्टिक्स या एक सामना कोड निष्पादन का सुझाव है त्रुटि . उपयोगकर्ता आपूर्ति एलईडी पुष्टि करता है कि बाहरी 24 वीडीसी आपूर्ति अपेक्षित विनिर्देशों के भीतर है .
IC694ALG223 मॉड्यूल के विन्यास योग्य मापदंडों में सक्रिय चैनल , इनपुट डेटा के लिए संदर्भ पता , लंबाई और सीमा , कम / उच्च अलार्म , और I / O स्कैन सेट . शामिल हैं।
