MSR15D | | मॉनिटरिंग रिले

GSR सुरक्षा रिले कॉन्फ़िगर करने योग्य सुरक्षा फ़ंक्शन प्रदान करते हैं और लीगेसी MSR रिले द्वारा प्रदान किए जाने वाले फ़ंक्शन की श्रेणी को कवर करने में सक्षम हैं, लेकिन कम कैटलॉग नंबर के साथ। GSR रिले परिवार इस कार्यक्षमता को अधिक कॉम्पैक्ट, लागत-प्रभावी समाधान में भी प्रदान करता है जो पैनल स्पेस को अनुकूलित करता है। साथ ही, GSR रिले ISO 13849-1 और IEC 62061 जैसे नवीनतम कार्यात्मक सुरक्षा मानकों को पूरा करते हैं, जबकि इंस्टॉलेशन को सरल बनाने और सिस्टम जटिलता को कम करने में मदद करने के लिए प्रमुख फ़ंक्शन प्रदान करते हैं ।

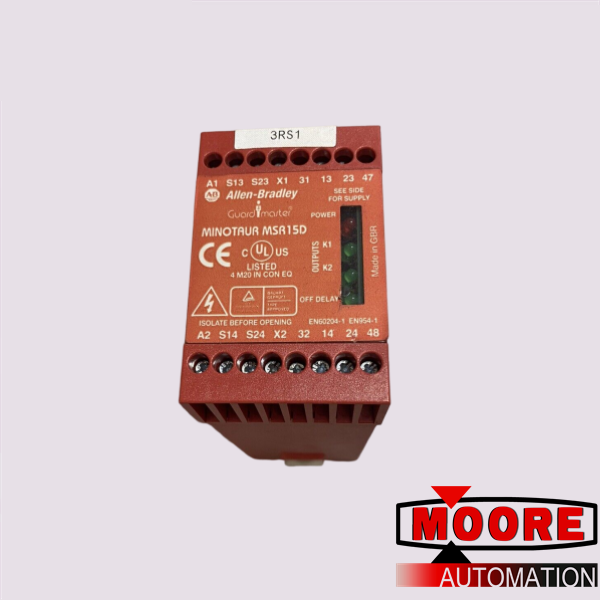

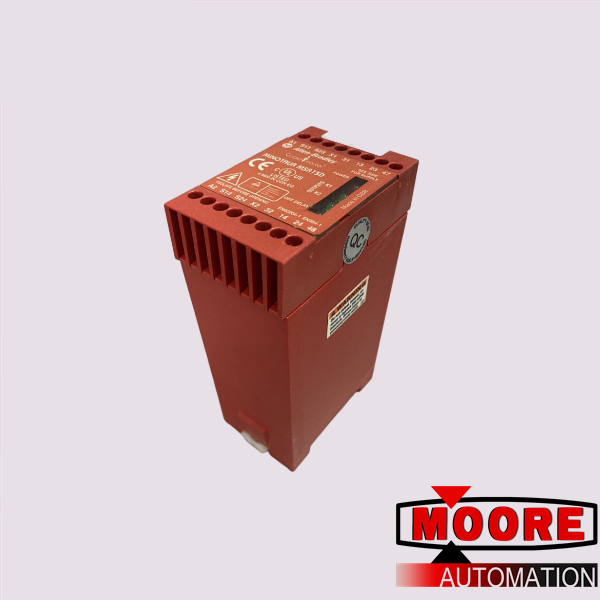

MSR15D एक सुरक्षा निगरानी रिले है जो सुरक्षा स्विचिंग सर्किट के सही संचालन की निगरानी करता है। इसमें तत्काल क्रियाशील और विलंबित क्रियाशील आउटपुट हैं। दोहरे चैनल इनपुट का उपयोग करके इकाई दो स्वतंत्र सर्किट की स्विचिंग की जाँच करती है और फिर उचित आउटपुट सिग्नल देती है। यदि दो इनपुट सिग्नल आपस में टकराते हैं तो MSR15D लॉक हो जाता है, जिससे मशीन संपर्ककर्ता(ओं) को नियंत्रण शक्ति अलग हो जाती है।

प्रत्येक स्विच चक्र के बाद संचालित होने वाली इकाई का स्वचालित रीसेट/परीक्षण फ़ंक्शन मैन्युअल रीसेट देने के लिए मैन्युअल पुश बटन के साथ भी इस्तेमाल किया जा सकता है। जब MSR15D इनपुट को उचित सिग्नल मिलता है, तो आउटपुट 13-14 और 23-24 तुरंत खुल जाते हैं और आउटपुट 47-48 एक समायोज्य समयबद्ध देरी के बाद खुलते हैं। यह सुविधा उन अनुप्रयोगों पर उपयोग के लिए अभिप्रेत है जिनमें बिजली को पूरी तरह से हटाने से पहले अनुक्रमित शटडाउन या ब्रेक लगाना आवश्यक होता है।
