ट्राइकोनेक्स सीएम3201 संचार मॉड्यूल

इंटरफेस, मोडबस मास्टर या स्लेव, चयन योग्य आरएस-232/485 सीरियल पोर्ट, ट्राइस्टेशन, ट्राइकोनेक्स पीयर-टू-पीयर, टीएसएए, और टीसीपी-आईपी/यूडीपी-आईपी

संचार मॉड्यूल (सीएम) सांसदों के लिए एक वैकल्पिक, थ्री-टू-वन इंटरफ़ेस है। विभिन्न संचार विधियों, प्रोटोकॉल और भौतिक मीडिया प्रकारों का उपयोग करते हुए, सीएम निम्न के साथ संचार सक्षम करता है: बाहरी होस्ट कंप्यूटर वितरित नियंत्रण प्रणाली (डीसीएस)

⢠नेटवर्क खोलें

⢠नेटवर्क प्रिंटर

s⢠अन्य ट्राइडेंट सिस्टम

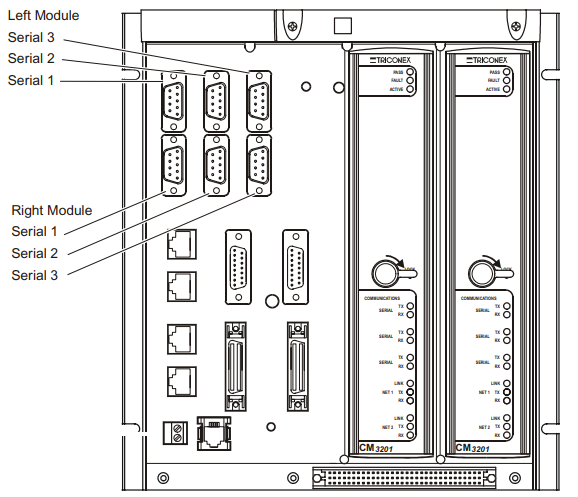

⢠ट्राइकॉन वी9 सिस्टम एक सिंगल ट्राइडेंट नियंत्रक एक सीएम बेसप्लेट पर दो सीएम तक का समर्थन करता है।

प्रत्येकसीएम स्वतंत्र रूप से संचालित होता है और तीन आरएस-232/485 सीरियल पोर्ट और दो ईथरनेट पोर्ट का समर्थन करता है।

दो सीएम अनावश्यक संचार कनेक्शन या अतिरिक्त स्वतंत्र संचार पोर्ट प्रदान कर सकते हैं।

सीएम बेसप्लेट को सीधे एमपी बेसप्लेट के ऊपर या नीचे से जोड़ा जाना चाहिए।

एमपी बेसप्लेट को सीएम बेसप्लेट से जोड़ने के लिए दो एमपी इंटरकनेक्ट असेंबली की आवश्यकता होती है।

संचार क्षमताएं

प्रत्येक सीएम निम्नलिखित संचार क्षमताएं प्रदान करता है:

⢠सीरियल पोर्ट

⢠नेटवर्क पोर्ट

⢠प्रोटोकॉल समर्थन

सीरियल पोर्ट

प्रत्येक सीएम तीन वैकल्पिक रूप से पृथक आरएस-232/485 सीरियल पोर्ट प्रदान करता है जो मॉडबस पॉइंट-टू-पॉइंट या मल्टी-पॉइंट (नेटवर्क) कनेक्शन के लिए उपयोगकर्ता कॉन्फ़िगर करने योग्य हैं। प्रति पोर्ट 115 किलोबिट प्रति सेकंड तक ट्रांसमिशन दर का चयन किया जा सकता है।

नेटवर्क पोर्ट

प्रत्येक सीएम दो नेटवर्क पोर्ट प्रदान करता है:

⢠एक 10-मेगाबिट ईथरनेट पोर्ट, दो कनेक्टर के साथ:

â 10बेसटीâ 10-मेगाबिट मीडिया एक्सेस यूनिट (एमएयू) के लिए अटैचमेंट यूनिट इंटरफ़ेस (एयूआई)

⢠एक 100-मेगाबिट ईथरनेट पोर्ट, दो कनेक्टर के साथ:

â 100BaseTX

â सीएम नेटवर्क पोर्ट को अन्य ईथरनेट मीडिया प्रकारों में परिवर्तित करने या नेटवर्क दूरी बढ़ाने के लिए 100-मेगाबिट एमएयूएमएयू के लिए मीडिया स्वतंत्र इंटरफ़ेस (एमआईआई) का उपयोग 10/100 बेसटी आरजे-45 ट्विस्टेड-पेयर कनेक्शन के स्थान पर किया जा सकता है।

ट्राइकोनेक्स सीएम3201 संचार मॉड्यूल ट्राइकोनेक्स सुरक्षा प्रणालियों का हिस्सा है जिसका उपयोग तेल और गैस, बिजली उत्पादन और रासायनिक प्रसंस्करण जैसे उद्योगों के लिए महत्वपूर्ण अनुप्रयोगों में किया जाता है। यह ट्राइकोनेक्स प्रणाली और अन्य प्रणालियों या उपकरणों के बीच विश्वसनीय और उच्च गति संचार की सुविधा प्रदान करता है, जिससे निगरानी और नियंत्रण उद्देश्यों के लिए डेटा का निर्बाध संचरण सुनिश्चित होता है।

मुख्य विशेषताएं:
निरर्थक कॉन्फ़िगरेशन: उन्नत विश्वसनीयता और सिस्टम अखंडता के लिए अतिरेक का समर्थन करता है।
हाई-स्पीड संचार: वास्तविक समय प्रक्रिया की निगरानी सुनिश्चित करने के लिए तेज़ डेटा ट्रांसफर के लिए डिज़ाइन किया गया।
प्रोटोकॉल समर्थन: विभिन्न संचार प्रोटोकॉल के साथ संगत, विभिन्न उपकरणों और नेटवर्क के साथ एकीकरण को सक्षम करना।
सुरक्षित डेटा स्थानांतरण: सुरक्षा नियंत्रकों और बाहरी प्रणालियों के बीच सुरक्षित और सटीक संचार सुनिश्चित करता है।
डायग्नोस्टिक्स: संचार मॉड्यूल के स्वास्थ्य और स्थिति की निगरानी के लिए अंतर्निहित डायग्नोस्टिक्स प्रदान करता है।
