वाइब्रो मीटर VM600 RLC16 200-570-000-211

• रिले नाम : RL1 से RL16
• प्रकार : PE014005
• संपर्क व्यवस्था: 1x COM, 1x NC और 1x NO संपर्क/रिले।
• सभी रिले संपर्क J1, J2 और J3 पर उपलब्ध हैं।
• नाममात्र रेटेड वोल्टेज : 250 VAC
• नाममात्र रेटेड धारा : 5 AAC
• अधिकतम तोड़ने की क्षमता (संपर्क सुरक्षा के बिना): 1250 VA

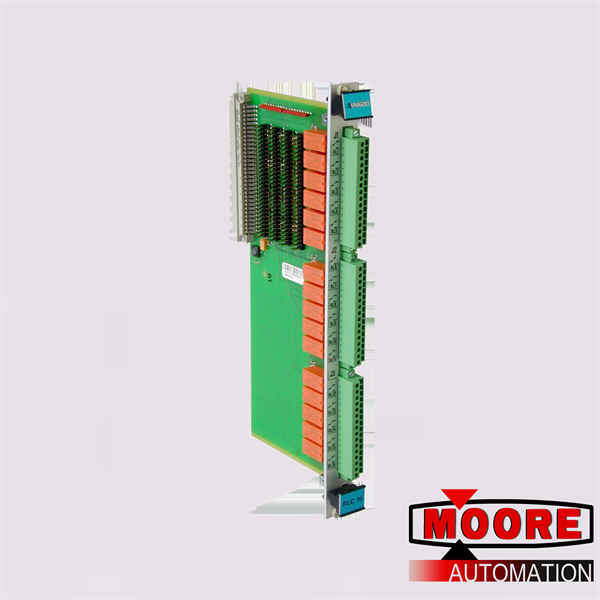

RLC16 रिले कार्ड को मशीनरी सुरक्षा प्रणालियों और स्थिति और प्रदर्शन निगरानी प्रणालियों की VM600 श्रृंखला में उपयोग के लिए डिज़ाइन किया गया है, जो मेगिट के वाइब्रो-मीटर® उत्पाद लाइन से है। यह एक वैकल्पिक कार्ड है, जिसका उपयोग तब किया जाता है जब IOC4T इनपुट/आउटपुट कार्ड पर चार रिले अनुप्रयोग के लिए अपर्याप्त होते हैं और अतिरिक्त रिले की आवश्यकता होती है।

RLC16 को VM600 रैक (ABE04x या ABE056) के पीछे स्थापित किया जाता है और एक एकल कनेक्टर के माध्यम से सीधे रैक बैकप्लेन से जुड़ता है। RLC16 में चेंज-ओवर संपर्कों के साथ 16 रिले होते हैं। प्रत्येक रिले VM600 रैक के पीछे सुलभ स्क्रू-टर्मिनल कनेक्टर पर 3 टर्मिनलों से जुड़ा होता है।

रिले को सॉफ़्टवेयर नियंत्रण के तहत ओपन-कलेक्टर ड्राइवरों द्वारा नियंत्रित किया जाता है। RLC16 कार्ड पर जंपर्स रिले को सामान्य रूप से सक्रिय (NE) या सामान्य रूप से डी-एनर्जीकृत (NDE) के चयन की अनुमति देते हैं।
